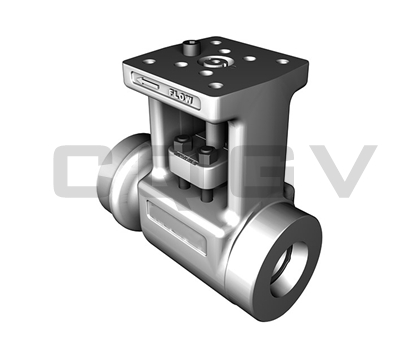

CQGV-KQS抗沖刷疏水球閥

產品型號：CQGV-KQS

公稱壓力：2500~4500LB

適用溫度：-100℃~650℃

適用介質：水、蒸汽等

產品簡介

----------------------------------------------------------------------

CQGV-KQS抗沖刷疏水球閥1.5"4500LB P91 BW-Ⅵ高壓調門后進汽管疏水閥（傳動方式電動氣動手動）是浙江秦工閥門通過在電廠多年的經驗及對各鍋爐廠、汽輪廠、輔機廠配套閥門故障分析及深入研究，自主設計研發出一款取代國外知名品牌【VTI、Velan、MOGAS、SST】高溫高壓工況下的硬密封球閥成功的做到以國代進，也在國內外各大電力、化工、鋼鐵工業獲得優秀業績。 我們的經驗使我們選擇更高硬度的材質，從而在增強耐磨性的同時，減少的磨損機會。秦工球閥閥座表面的硬度為洛氏硬度HRC62，確保無劃痕和顆粒滲入，避免導致磨損并形成危險的滲漏通道。通過持續的冶金研發設計，秦工閥門已經開發出克服多種磨損問題的技術。

防止外漏和咬死、閥座沖刷的問題

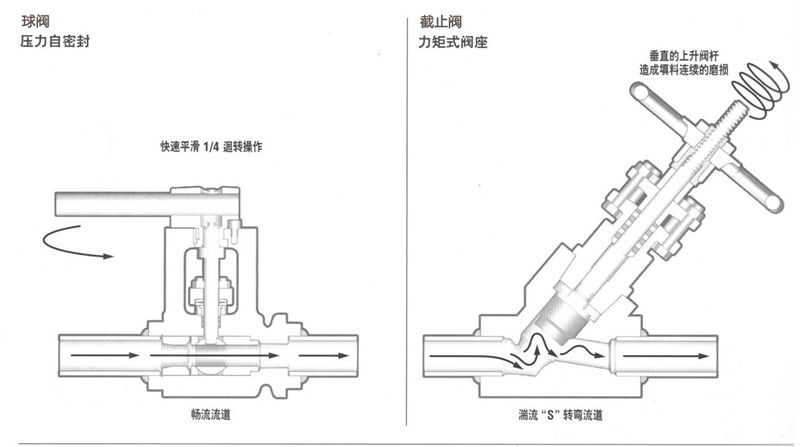

秦工高溫高壓球閥的快速1/4迥轉操作大大地減少了填料區域的磨損和摩擦。與之相反，截止閥的多迥轉升降閥桿經常把破壞性的高壓蒸汽和管垢在填料內徑中拉起而磨損填料。另外，秦工閥門提供標準的"活載"碟簧，五環式填料件包括二個防擠壓環和三個膨脹石墨環以及一個可調整的兩片式填料壓蓋。
在閥處于開啟和關閉位置時，通過把閥座和流體路徑分割開來保護主密封表面。閥座僅在循環過程內暴露在氣流中。但由于閥門的快速1/4迥轉操作，這個過程很短。與之相反，〝Y〞式截止閥有湍流路徑，并把主要的密封組件暴露在流道中，從而導致閥芯和閥座被沖刷。通過保護閥門的密封表面，可以更加嚴密地關閉閥門并延長閥門的使用壽命。
當工況突然從冷態溫度升到最高設計溫度，或從最高設計溫度降到冷態溫度時，能夠抵擋住熱沖擊。球體與閥座密封面采用同樣的材質，進而在突然加熱情況下，確保產生相同的熱膨脹（相同的熱膨脹系數）。

金屬密封球閥截止閥性能對比

金屬密封球閥性能與截止閥性能對比表
閥門類型	金屬密封球閥	截止閥
流通形式	流道成直線型，閥門開關迅速，阻力系數 與同長度的管段相同，不會產生汽蝕。	流道成S或者Z型，閥門開啟速度較慢，流阻大，高壓力降易產生汽蝕，對閥芯與閥座處 產生破壞
密封性能	采用位置密封+面密封+彈簧加載密封+壓力 自密封、當閥前后壓差越大，密封效果越好	當扭矩密封，密封力必須抵抗管線壓力，閥芯 易集中密封。當閥前后壓差越大，越易發生 泄漏。
對介質的要求	可以流過含雜質顆粒的介質	一般要求流過的都是純凈的介質，不能含有 雜質。
抗沖刷能力	球閥采用的是位置密封，密封件只在開關 過程接觸介質，球閥快速的90°回轉 操作過程很短，包裝了良好的密封	閥芯和閥座在開啟和關閉過程中一直與介質 接觸，磨損嚴重。尤其是受到汽水兩項流的 嚴重沖刷，當管道內有一些鐵屑、焊渣等雜 質時，嚴重時會把閥芯和閥座堆焊處司太立 合金沖刷掉。
密封面工藝	采用先進的“火箭噴涂技術”，使得閥芯和閥 座達到很高的硬度（超過傳統司太立合金硬度 的幾倍以上）?？蛊g、抗沖刷能力更強。	采用在閥芯表面包裹一定厚度的司太立合金， 當司太立合金被沖刷掉之后，閥芯將不能 再研磨維護，只能重新更換。
密封等級	等級高，可達MSS-SP61 ANSI Ⅵ及以上	等級較低，一般為MSS-SP61 ANSI Ⅴ
操作扭矩	低扭矩，執行機構小。	高扭矩，執行機構大。
噪聲與振動	由于無阻力件，噪聲低，振動小。	由于閥芯始終與介質接觸，有較大的阻力降， 產生較大的噪聲及振動。
體積重量	體積小，重量輕。	體積大，重量重。

抗沖刷疏水球閥應用范圍

適用于高溫高壓、高固體含量的介質，耐磨損、耐腐蝕工況，包括電廠、石油化工及采礦行業。鍋爐疏水，汽機疏水，鍋爐定排連排給水系統疏水，汽包排放，過熱器排放和疏水，吹灰器隔離，旁路管線隔離，省煤器聯箱疏水使用的一種閥門。

抗沖刷疏水球閥技術特點

1、公司通過優化設計成功開發了高溫高壓球閥，可以達到4500LB的壓力等級，650°C的高溫，解決了蒸汽、氣體、煤渣、礦漿、重油等特殊介質的高溫高壓工況和煤粉耐磨性介質的應用。
2、HVOF熱噴涂技術和超音速噴涂從結合力、空隙率、硬度三個元素的技術分析，解決了噴涂材料的可靠性和完整性，使得球體和閥座的密封面的硬度達到HRC78以上，提高了閥門的使用壽命和抗磨損能力。
3、閥桿密封采用動態碟簧加載結構，確保了閥桿的密封性，減少了閥桿的填料的摩擦，降低了閥門開關的扭矩。
4、閥座和球體的密封面采用一對一的金剛砂定向研磨，密封更加吻合，提高了密封性能，閥門達到零泄漏。
5、自主研發發了高溫耐磨試驗臺，模擬苛刻工況對閥門進行型式試驗，確保高溫高壓工況下的密封性能和閥門的開關靈活性。
6、閥門采用氣動、電動、電液聯動和渦輪驅動及手柄操作。
7、閥門受力有限元分析

抗沖刷疏水球閥產品優點

1、對比截止式疏水閥疏水流量大，無沖蝕，開閉速度快等優點
2、采用分體式的結構現場更換維修方便快捷，使用壽命長。
3、自主研發的專有圖層，更加適合高溫高壓汽蝕等嚴苛工況
4、替代了進口以VTI、MOGAS為系列的多品牌產品。
5、根據客戶現場使用可選用手動、氣動、電動、液動多種操作方式。
6、閥門具有越用越好用的特性，閥體的應力釋放出來后期維修繼續使用效果優于新品效果。

抗沖刷疏水球閥執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	焊接尺寸 Welding size	檢驗與實驗 Inspection experiment
	ASME B16.34	ASME B16.10	ASME B16.25	MSS SP-61/API 598

抗沖刷疏水球閥性能參數

CQGV-KQS-1.5"3200LB P91 BW-Ⅵ高壓調門后進汽管疏水閥（電動帶手動）性能參數
產品型號	CQGV-KQS-1.5"1500LB F22 BW-Ⅵ
檢測形式	氣壓測試0.6MPa（無泄漏為準）
壓力等級（Class）	1500LB	3200LB	4500LB
閥體強度試驗（Class）	2250LB	4800LB	6750LB
閥門密封試驗（Class）	1650LB	3520LB	4950LB
閥門適用溫度范圍	-100℃~650℃
連接方式	BW SW
主體材質	A105 12Cr1MoV F22 F91 F92
適用介質	水蒸汽等
驅動方式	手動 氣動 電動

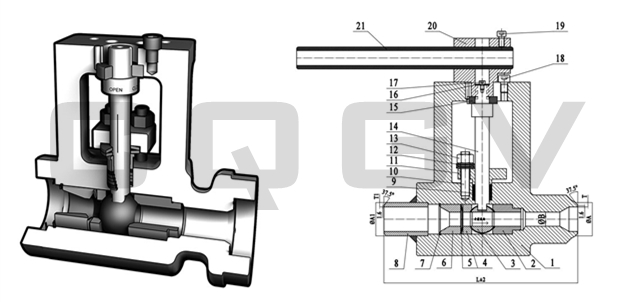

抗沖刷疏水球閥主要零部件材質

零件名稱 Part Name	ASTM  A182  A105	ASTM A182 F22	ASTM A182 F91/F92
閥體 Body	ASTM  A182  A105	ASTM A182 F22	ASTM A182 F91/F92
閥座 Seat	410+碳化鉻 Hard Coat	Inconel 718+CrC
球體 Ball	410+碳化鉻 Hard Coat	Inconel 718+CrC
預緊閥座 Pre-tightening seat	A105氮化  Nitriding	ASTM  F22  氮化 Nitriding	ASTM F91/F92氮化 Nitriding
蝶型彈簧 Butterfly spring	Inconel X 750
閥座支撐圈 Seat support ring	A105氮化  Nitriding	ASTM  F22  氮化 Nitriding	ASTM F91/F92氮化 Nitriding
卡簧 Circlip	Inconel X 750
接管 Take over	20#	12Cr1MoV	P91/P92
填料 Filler	Inconel 718 石墨 Graphite
螺栓 Bolt	ASTM A193 B7	ASTM A193 B16	ASTM A193 B8M
填料壓蓋 Packing gland	A105氮化  Nitriding	ASTM  F22  氮化 Nitriding	ASTM F91/F92氮化 Nitriding
蝶形彈簧 Butterfly spring	Inconel X 750
螺母 Nut	ASTM A194 2H	ASTM A194 7	ASTM A194 BM
閥桿 Valve stem	Inconel 718 氮化 Nitriding
止推軸承 Thrust bearing	Inconel 718 氮化 Nitriding
連接軸 Connecting shaft	ASTM A276 410 氮化 Nitriding
支架 support	ASTM  A182  A105	ASTM A182 F22	ASTM A182 F91/F92
內六角螺釘 Screw	ASTM A193 B7

安裝使用注意事項

1、安裝施工必須小心，切忌撞擊閥門。
2、安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3、球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4、對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5、安裝時要留有閥柄旋轉的位置。
6、球閥不能用作節流。
7、帶傳動機構的球閥應直立安裝。
