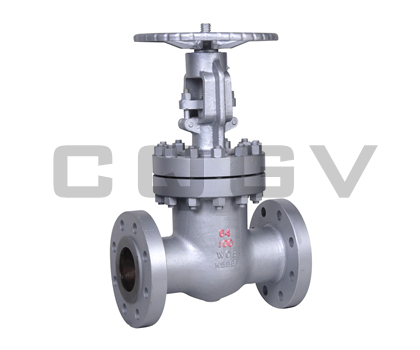

Z41H鑄鋼閘閥

產品型號：Z41H

公稱壓力：PN10-PN320

適用溫度：-29-425℃

適用介質：水、蒸汽、油品

產品簡介

----------------------------------------------------------------------

法蘭鑄鋼閘閥系列閘閥產品具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點，適用的壓力、溫度范圍廣，是一種最通用的閘閥，鑄鋼閘閥廣泛適用于石油、化工、火力發電廠等425°C以下的液體管路上接通或截?cái)喙苈分械慕橘|(zhì)。

鑄鋼閘閥產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔性石墨填料、密封可靠，操作輕便靈活

4、驅動方式為手動、氣動、電動、齒輪傳動

5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

鑄鋼閘閥執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	壓力-溫度 Pressure temperature	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
	GB/T 12234	GB/T 12221	GB/T 9131	JB/T 79 GB/T 9113 HG 20592	GB/T 13927 JB/T 9094

鑄鋼閘閥性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
		強度水 （MPa）	密封（水） 空氣（MPa）	低壓密封 空氣（MPa）
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

鑄鋼閘閥主要零件材質:

序號 NO.	零件名稱 Parts name	材料 Material
		WCB	WC6	WC9	CF8	CF8M
1	閥體 Body	WCB	WC6	WC9	CF8	CF8M
2	閘板 Gate	WCB+13Cr	WC6+STL	WC9+STL	CF8	CF8M
3	閥座 Seat	WCB+13Cr	WC6+STL	WC9+STL	CF8	CF8M
4	閥桿 Stem	2Cr13	25Cr2MoV	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	螺柱 Stud	35CrMo	35CrMo	35CrMo	1Cr18Ni9	1Cr18Ni9
6	螺母 Nut	35CrMo	35CrMo	35CrMo	1Cr18Ni9	1Cr18Ni9
7	墊片 Gasket	柔性石墨 Flexible graphite
8	上密封座 Upper seal	2Cr13	25Cr2MoV	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	閥蓋 Bonnet	WCB	WC6	WC9	CF8	CF8M
10	填料 Filler	柔性石墨 Flexible graphite
11	壓套 Compression sleeve	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
12	壓板 Press plate	WCB	WC6	WC9	CF8	CF8M
13	閥桿螺母 Stem nut	銅合金 Copper alloy
14	手輪 Hand wheel	球墨鑄鐵 Ductile iron

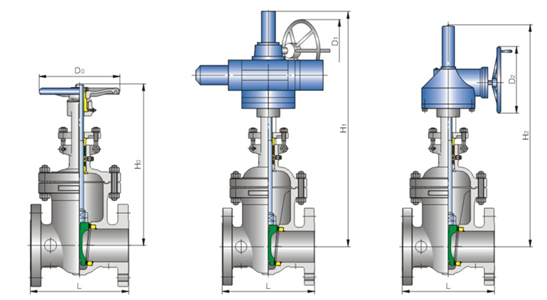

鑄鋼閘閥尺寸參數



壓力級 MPa	公稱通徑 DN	尺寸 Dimension
		L	D	D1	D2	b	f	Z-d
Z41H Z41Y Z41W 1.6MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	250	160	125	100	20	3	4-18
	65	265	180	145	120	20	3	4-18
	80	280	195	160	135	20	3	8-18
	100	300	215	180	155	22	3	8-18
	125	325	245	210	185	22	3	8-18
	150	350	280	240	210	24	3	8-23
	200	400	335	295	265	26	3	12-23
	250	450	405	355	320	28	3	12-25
	300	500	460	410	375	30	4	12-25
	350	550	520	470	436	32	4	16-25
	400	600	580	525	485	34	4	16-30
	450	650	640	585	515	36	4	20-30
	500	700	715	650	608	36	4	20-34
	600	800	840	770	718	38	5	20-36
Z41H Z41Y Z41W 2.5MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	250	160	125	100	22	3	4-18
	65	265	180	145	120	22	3	8-18
	80	280	195	160	135	24	3	8-18
	100	300	230	190	160	26	3	8-23
	125	325	270	220	188	26	3	8-25
	150	350	300	250	218	28	3	8-25
	200	400	360	310	278	30	3	12-25
	250	450	425	370	332	32	3	12-30
	300	500	485	430	390	34	4	16-30
	350	550	550	490	448	38	4	16-34
	400	600	610	550	505	40	4	16-34
	450	650	660	600	555	44	4	20-34
	500	700	730	660	610	48	4	20-41
	600	800	840	770	718	48	5	20-41
壓力級 MPa	公稱通徑 DN	尺寸 Dimension
		L	D	D1	D2	b	f	Z-d
Z41H Z41Y Z41W 4.0MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	250	160	125	100	20	3	4-18
	65	290	180	145	120	22	3	8-18
	80	310	195	160	135	24	3	8-18
	100	350	230	190	160	24	3	8-23
	125	400	270	220	188	26	3	8-25
	150	450	300	250	218	28	3	8-25
	200	550	375	320	282	34	3	12-30
	250	650	445	385	345	38	3	12-34
	300	750	510	450	408	42	4	16-34
	350	850	570	510	465	46	4	16-34
	400	960	655	585	535	50	4	16-41
	500	1150	755	0.67	612	57	4	20-48
	600	1350	890	795	730	62	5	20-48
Z41H Z41Y Z41W 6.4MPa	15	170	105	75	55	18	2	4-14
	20	190	125	90	68	20	2	4-14
	25	210	135	100	78	22	2	4-18
	32	230	150	110	82	24	2	4-18
	40	240	165	125	95	24	2	4-23
	50	250	175	135	105	26	3	4-23
	65	290	200	160	130	26	3	8-23
	80	310	210	170	140	28	3	8-23
	100	350	250	200	168	30	3	8-25
	125	400	295	240	202	34	3	8-30
	150	450	340	280	240	36	3	8-34
	200	550	405	345	300	42	3	12-34
	250	650	470	400	352	46	3	12-36
	300	750	530	460	415	52	4	16-36
	350	850	595	525	475	56	4	16-41
	400	950	670	585	525	60	4	16-42
	500	1150	800	705	640	68	4	20-48
	600	1350	930	820	750	70	5	20-58
壓力級 MPa	公稱通徑 DN	尺寸 Dimension
		L	D	D1	D2	b	f	Z-d
Z41H Z41Y Z41W 10.0MPa	40	240	165	125	95	26	2	4-23
	50	250	195	145	112	28	3	4-25
	65	290	220	170	138	30	3	8-25
	80	310	230	180	148	32	3	8-25
	100	350	265	210	172	36	3	8-30
	125	400	310	250	210	40	3	8-34
	150	450	350	290	250	44	3	12-34
	200	550	430	360	312	52	3	12-36
	250	650	500	430	382	60	3	12-41
	300	750	585	500	442	68	4	16-48
	350	850	665	560	498	74	4	16-48
	400	950	715	620	558	80	4	16-54
	500	1150	870	760	690	90	4	20-58
Z41H Z41Y Z41W 16.0MPa	40	260	175	125	92	32	6.5	4-27
	50	300	215	165	132	34	8	8-25
	65	340	245	190	152	36	8	8-30
	80	390	260	205	168	38	8	8-30
	100	450	300	240	200	44	8	8-34
	125	525	355	285	238	51	8	8-41
	150	600	390	318	270	56	10	12-41
	200	750	480	400	345	64	11	12-48
	250	850	580	485	425	70	11	12-54
	300	950	665	570	510	80	14	16-54
Z41H Z41Y Z41W 25.0MPa	50	350	200	150	122	38	8	8-26
	65	410	230	180	152	42	8	8-26
	80	470	255	200	166	46	8	8-30
	100	550	300	235	198	54	8	8-33
	125	650	340	275	238	60	8	12-33
	150	750	390	320	278	68	10	12-36
	200	832	485	400	346	82	11	12-42
	250	991	585	490	438	100	11	12-48

訂貨須知：
一、①法蘭鑄鋼閘閥產品名稱與型號
    ②法蘭鑄鋼閘閥口徑，壓力，材質，連接方式及介質和溫度。
    ③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定鑄鋼閘閥型號，請按法蘭鑄鋼閘閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
