高溫高壓抗沖刷截止閥
|
產品型號：CQGV-KJS
|
公稱壓力：PN100-PN420(900LB-4500LB)
|
適用溫度：≤650℃
|
適用介質：水、蒸汽
|
產品簡介
----------------------------------------------------------------------
高溫高壓抗沖刷截止閥適用于330MW/660MW/1000MW火力電站高加旁，手動開關，整體鍛造，通道結構設計是免沖刷使用壽命長可在線維護，支架明桿式，流通孔徑可以縮頸可以全通經，BW對焊連接（焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸），密封面堆焊Y面STL合金抗沖刷直通式結構，閥體材質A105用于≤425℃，閥體材質F22用于≤570℃，閥體材質F91用于≤650℃，制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定，結構長度按E101的規定或按用戶提供尺寸，適用介質：水、蒸氣等非腐蝕性介質，主要適用于火力電站汽機、鍋爐疏放水、鍋爐定期排污門、減溫水總門等切斷或接通管路介質。高溫高壓抗沖刷截止閥使用用途
高溫高壓抗沖刷截止閥主要安裝在水、汽管道上作為啟閉裝置（如汽機、鍋爐疏放水、鍋爐定期排污門、減溫水總門等），在火電廠的疏放水系統中，目前大都采用國內的普通閥門或進口閥門，由于此類閥門結構的原因，閥芯和閥座長時間受到高溫、高壓流體的沖蝕，磨損極快，使閥門關閉不嚴，從而造成疏放水系統閥門的內漏問題。
高溫高壓抗沖刷截止閥結構特點
1、高壓介質進入閥門，先在閥籠充分降壓釋放壓能和噪音,這樣流體不會沖蝕閥芯和閥座的密封 面，從而起到免沖刷的作用。通過閥瓣上下移動，可以任意調節閥門的流量，具有可調性。
2、耐高溫、高壓和耐沖蝕的性能主要零件均選用優質鋼制造，閥芯和閥座的密封部位均采用堆焊司太立合金鋼的特殊加工工藝。使得閥門關閉嚴密無泄漏，開啟靈活無卡滯等優點
3、閥座、閥瓣采用活絡結構，可以調整制造過程中由于閥桿不同心而引起的擦傷、泄漏等問題。
4、閥桿表面經抗蝕性氮化處理,剛性、耐磨、抗擦傷性能好。
5、優質鍛件并經固融處理的閥體，確保無內外裂紋。鍛件符合，JB9626-1999的規定。
6、疏水截止閥閥座堆焊鈷基硬質合金，極大地提高了高溫硬度和抗介質沖蝕能力。
7、閥瓣采用進口鈷鉻鎢鋼球，具有很高的高溫硬度，使其抗介質沖蝕能力大大優于普通針型閥。
8、經鍛造的閥桿，柔性和強度不同一般，滾壓加工的螺紋位于填料之上，避免了與介質接觸，光桿部位經精磨處理，不僅與填料緊密接觸，保證了密封無外漏，而且減少了開啟力矩，閥門啟閉時靈活自如。
9、獨特設計的中口金屬密封墊，經特殊工藝調質處理，確保高溫高壓下的良好密封。
10、致密性優良的柔性石墨填料，確保了高溫高壓下無外漏。
高溫高壓抗沖刷截止閥產品執行標準
|
產品規范 Product specification |
設計與制造 Design manufacture |
結構長度 Structure length |
焊接尺寸 Welding size |
檢驗與實驗 Inspection experiment |
| ASME B16.34 | ASME B16.10 | ASME B16.25 | MSS SP-61/API 598 |
高溫高壓抗沖刷截止閥零件材料
| 零件名稱Part Name | ASTM A182 A105 | ASTM A182 F22 | ASTM A182 F91/F92 |
| 閥體 Body | ASTM A182 A105 | ASTM A182 F22 | ASTM A182 F91/F92 |
| 閥瓣 Valve flap | 2Cr13+STL | A182 F22+STL | A182 F91/F92+STL |
| 閥桿 Valve stem | A182 F6a 氮化 Nitriding | A276 420 氮化 Nitriding | Inconel 718 氮化 Nitriding |
| 閥蓋 valve cap | A182 A105 | A182 F22 | A182 F91/F92 |
| 密封環 Sealing ring | A182 F304 | A182 F304 | A182 F304 |
| 預緊板 Preload plate | A182 A105 | A182 A105 | A182 F22 |
| 緊定螺釘 Set screw | ASTM A193 B7 | ||
| 螺柱 Stud | A276 420 | A182 F22 | P91/P92 |
| 螺母 Nut | ASTM A194 4 | ASTM A194 7 | ASTM A194 BM |
| 填料 Filler | 增強柔性石墨 Enhanced flexible graphite | ||
| 填料壓蓋 Packing gland | A216 WCB | A182 F22 | A182 F91/F92 |
| 螺栓 Bolt | A193 B7 | A193 B16 | A193 B8M |
| 螺母 Nut | A194 4 | A194 7 | A194 BM |
| 閥桿螺母 Stem nut | 鋁青銅 Aluminum bronze | ||
高溫高壓抗沖刷截止閥主要性能和使用規范
| 公稱壓力(Mpa) |
強度試驗壓力 (Mpa) |
密封試驗壓力 (Mpa) |
氣密封試驗壓力 (Mpa) |
工作溫度(℃) | |||
| 380 | 425 | 540 | 570 | ||||
| 最大工作壓力(Mpa) | |||||||
| 1.6 | 2.40 | 1.75 | 0.6 | 1.6 | 0.9 | ||
| 2.5 | 3.75 | 2.75 | 0.6 | 2.5 | 1.4 | ||
| 4.0 | 6.00 | 4.40 | 0.6 | 4.0 | 2.3 | ||
| 6.4 | 9.60 | 7.05 | 0.6 | 6.4 | 3.7 | ||
| 10.0 | 15.00 | 11.00 | 0.6 | 10.0 | 5.8 | ||
| 16.0 | 17.60 | 17.60 | 0.6 | 16.0 | 9.0 | ||
| 32.0 | 48.00 | 35.20 | 0.6 | 32.0 | 18.6 | ||
| P54 10 | 30.00 | 12.5 | 0.6 | 10.0 | |||
| P54 14 | 42.00 | 17.50 | 0.6 | 14.0 | |||
| P57 14 | 56.00 | 17.5 | 0.6 | 14.0 | |||
| P57 17 | 63.00 | 21.25 | 0.6 | 17.0 | |||

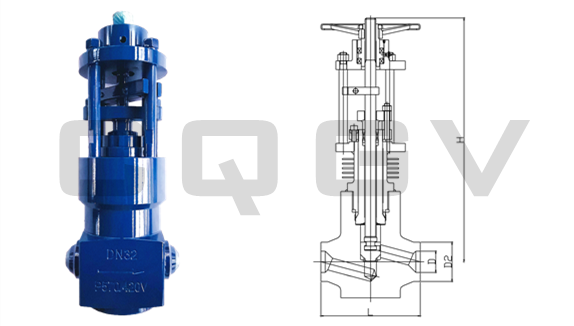

高溫高壓抗沖刷截止閥外形連接尺寸
| 型號 |
公稱通徑 DN（mm） |
尺寸 （mm） | |||
| L | D1 | D2 | H | ||
|
CQGV-KJS 1500LB |
10 | 130 | 10 | 30 | 210 |
| 15 | 130 | 12 | 30 | 210 | |
| 20 | 170 | 22 | 42 | 480 | |
| 25 | 170 | 27 | 42 | 520 | |
| 32 | 200 | 34 | 52 | 728 | |
| 50 | 350 | 53 | 76 | 728 | |
| 80 | 500 | 86 | 108 | 898 | |
| 100 | 600 | 107 | 161 | 890 | |
|
CQGV-KJS 2500LB |
20 | 150 | 25 | 40 | 576 |
| 32 | 180 | 32 | 55 | 606 | |
| 50 | 250 | 50 | 83 | 722 | |
| 65 | 430 | 65 | 98 | 811 | |
| 80 | 470 | 80 | 105 | 895 | |
| 100 | 600 | 100 | 142 | 1179 | |
