Y型電動疏水截止閥
- 銷售熱線：0577-67952199
- 銷售熱線：0577-67358500
- 技術選型：0577-67952209
-
-
產品詳情
-
聯系我們
Y型電動疏水截止閥
|
產品型號：J965Y
|
公稱壓力：PN100-PN420(900LB-4500LB)
|
適用溫度：≤650℃
|
適用介質：水、蒸汽
|
產品簡介
----------------------------------------------------------------------
電動疏水閥是根據熱電廠設備蒸汽疏水而專業開發設計生產的新一代蒸汽疏水閥，該產品具有體積精小、重量輕、閥容量大、開關靈敏，閥芯、閥座采用哈氏合金堆焊，關閉無內漏、抗高壓差等特點，還可在易燃，易爆場合使用，根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此它廣泛應用于火電廠等行業的遠程控制。
電動疏水截止閥產品執行標準
|
產品規范
Product specification |
設計與制造
Design manufacture |
結構長度
Structure length |
焊接尺寸
Welding size |
檢驗與實驗
Inspection experiment |
|
ASME B16.34
|
ASME B16.10
|
ASME B16.25
|
MSS SP-61/API 598
|
電動疏水截止閥零件材料
|
零件名稱Part Name
|
A216 WCB
|
A217 WC1/WC6
|
A217 WC9
|
A217 C12A
|
|
閥體 Valve Body
|
A216 WCB
|
A217 WC1/WC6
|
A217 WC9
|
A217 C12A
|
|
閥座 Valve Seat
|
A105+STL
|
A182 F11+STL
|
A182 F22+STL
|
A182 F91+STL
|
|
閥瓣 Valve flap
|
A105+STL
|
A182 F11+STL
|
A182 F22+STL
|
A182 F91+STL
|
|
閥桿 Valve stem
|
A276 431
|
25Cr2MoV
|
25Cr2MoV
|
Inconel 718
|
|
閥蓋 valve cap
|
A182 A105
|
A182 F11
|
A182 F22
|
A182 F91/F92
|
|
密封環 Sealing ring
|
A182 F304
|
A182 F304
|
A182 F304
|
A182 F304
|
|
預緊板 Preload plate
|
A182 A105
|
A182 F11
|
A182 F22
|
A182 F91/F92
|
|
預緊螺釘 Set screw
|
A193 B7
|
A193 B7
|
A193 B7
|
A193 B7
|
|
支架 Support
|
A216 WCB
|
A216 WC1/WC6
|
A216 WC9
|
A217 C12A
|
|
支承架 Support frame
|
A216 WCB
|
A216 WCB
|
A216 WCB
|
A217 WC9
|
|
填料 Filler
|
增強柔性石墨 Enhanced flexible graphite
|
|
||
|
填料壓套 Packing sleeve
|
A182 F6a
|
A182 F6a
|
A182 F6a
|
A182 F304
|
|
填料壓板 Packing plate
|
A216 WCB
|
A216 WCB
|
A216 WCB
|
A217 WC9
|
|
活接螺栓 Union bolt
|
A182 F6a
|
A182 F6a
|
A182 F6a
|
A276 431
|
|
螺母 Nut
|
A194 2H
|
A194 4
|
A194 4
|
A194 4
|
|
閥桿螺母 Stem nut
|
鋁青銅 Aluminum bronze
|
|||

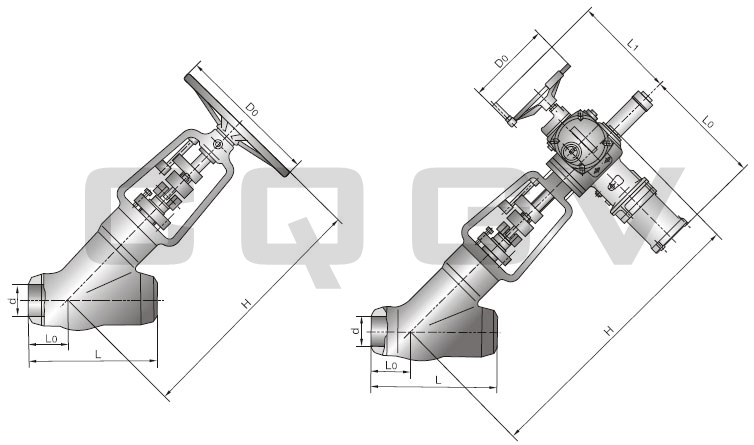

電動疏水截止閥外形連接尺寸
| 磅級 Class | 1500LB | 2500LB | ||||||||||||
|
通徑 Diameter |
IN | 3 | 4 | 5 | 6 | 8 | 10 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 |
| DN | 80 | 100 | 125 | 150 | 200 | 250 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| L | 305 | 406 | 483 | 559 | 711 | 864 | 330 | 368 | 457 | 533 | 610 | 762 | 914 | |
| d | 64 | 84 | 100 | 126 | 158 | 210 | 46 | 54 | 70 | 88 | 104 | 130 | 162 | |
| H | 650 | 710 | 838 | 1004 | 890 | 1141 | 690 | 780 | 910 | 1067 | 1122 | 1257 | 1530 | |
| D0 | 305 | 305 | 305 | 305 | 305 | 610 | 305 | 305 | 305 | 458 | 458 | 458 | 610 | |
此文關鍵詞：電動疏水截止閥
訂購：Y型電動疏水截止閥
