D373H對夾硬密封蝶閥

產品型號：D373H/D373Y/D373W

公稱壓力：PN10-PN64

適用溫度：-29～425℃

適用介質：水、蒸汽、油品

產品簡介

----------------------------------------------------------------------

D373H硬密封對夾蝶閥是我公司引進國外先進技術的基礎上，采用精密的三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心蝶閥結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

對夾硬密封蝶閥特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、閥體選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

對夾硬密封蝶閥主要技術參數

公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

對夾硬密封蝶閥主要零部件材料

序號 NO.	零件名稱 Parts name	材料 Material
		WCB	WC6	WC9	CF8	CF8M
1	閥體 Body	WCB	WC6	WC9	CF8	CF8M
2	鍵 Key	2Cr13	25Cr2MoV	25Cr2MoV	06Cr19Ni10	0Cr17Ni12Mo2
3	閥桿 Stem	2Cr13	25Cr2MoV	25Cr2MoV	06Cr19Ni10	0Cr17Ni12Mo2
4	蝶板 Butterfly board	WCB	WC6	WC9	CF8	CF8M
5	密封圈 Seal ring	304/316+石墨 Graphite      304/316+PTFE
6	壓板 Platen	A105	A182 F22	A182 F22	A182 F304	A182 F316
7	螺釘 Screw	A193 B7	A193 B16	A193 B16	A193 B8	A193 B8M
8	螺柱 Bolt	A193 B7	A193 B16	A193 B16	A193 B8	A193 B8M
9	底蓋 Bottom cover	A105	A182 F22	A182 F22	A182 F304	A182 F316
10	墊片 Gasket	柔性石墨 Flexible graphite			PTFE	PTFE
11	下軸套 Lower bushing	304+PTFE	304+PTFE	304+PTFE	304+PTFE	316+PTFE
12	上軸套 Upper bushing	304+PTFE	304+PTFE	304+PTFE	304+PTFE	316+PTFE
13	填料墊 Packing pad	A182 F304	A182 F304	A182 F304	A182 F304	A182 F316
14	填料 Filler	柔性石墨 Flexible graphite			PTFE	PTFE
15	螺栓 Bolt	A193 B7	A193 B16	A193 B16	A193 B8	A193 B8M
16	填料壓套 Packing sleeve	WCB	WC6	WC9	CF8	CF8M
17	螺母 Nut	A194 2H	A194 7	A194 7	A194 8	A194 8M
18	螺栓 Bolt	A193 B7	A193 B16	A193 B16	A193 B8	A193 B8M
19	支架 Support	WCB	WC6	WC9	CF8	CF8M

對夾硬密封蝶閥采用標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	連接尺寸 Connection size	檢驗與實驗 Inspection experiment
	GB/T 12238	GB/T 12221	GB/T 9113	GB/T 13927

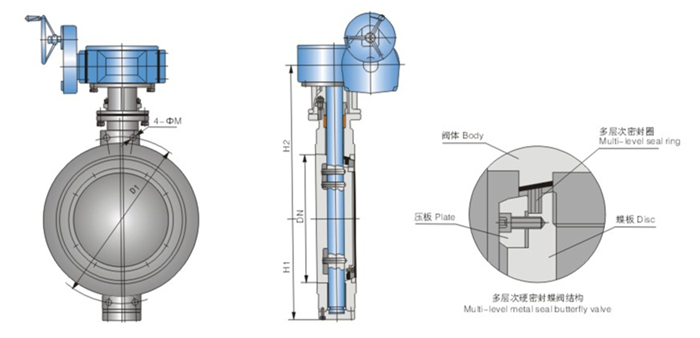

對夾硬密封蝶閥外形連接尺寸

規格 Size		尺寸 Dimension
		L		PN0.25MPa				PN0.6MPa				PN1.0MPa
DN	NPS	短 Brief	長 Long	D	D1	D2	n-d0	D	D1	D2	n-d0	D	D1	D2	n-d0
40	1-1/2	106	140	130	100	80	4-14	130	100	80	4-14	150	110	85	4-18
50	2	108	150	140	110	90	4-14	140	110	90	4-14	165	125	100	4-18
65	2-1/2	112	170	160	130	110	4-14	160	130	110	4-14	185	145	120	4-18
80	3	114	180	190	150	125	4-18	190	150	125	4-18	200	160	135	8-18
100	4	127	190	210	170	145	4-18	210	170	145	4-18	220	180	155	8-18
125	5	140	200	240	200	175	8-18	240	200	175	8-18	250	210	185	8-18
150	6	140	210	265	225	200	8-18	265	225	200	8-18	285	240	210	8-22
200	8	152	230	320	280	255	8-18	320	280	255	8-18	340	295	265	8-22
250	10	165	250	375	335	310	12-18	375	335	310	12-18	395	350	320	12-22
300	12	178	270	440	395	362	12-22	440	395	362	12-22	445	400	368	12-22
350	14	190	290	490	445	412	12-22	490	445	412	12-22	505	460	428	16-22
400	16	216	310	540	495	462	16-22	540	495	462	16-22	565	515	482	16-26
450	18	222	330	595	550	518	16-22	595	550	518	16-22	615	565	532	20-26
500	20	229	350	645	600	568	20-22	645	600	568	20-22	670	620	585	20-26
600	24	267	390	755	705	670	20-26	755	705	670	20-26	780	725	685	20-30
700	28	292	430	860	810	775	24-26	860	810	775	24-26	895	840	800	24-30
800	32	318	470	975	920	880	24-30	975	920	880	24-30	1015	950	905	24-33
900	36	330	510	1075	1020	980	24-30	1075	1020	980	24-30	1115	1050	1005	28-33
1000	40	410	550	1175	1120	1080	28-30	1175	1120	1080	28-30	1230	1160	1115	28-36
1200	48	470	630	1375	1320	1280	32-30	1405	1340	1295	32-33	1455	1380	1325	32-39
1400	56	530	710	1575	1520	1480	36-30	1630	1560	1510	36-36	1675	1590	1525	36-42
1600	64	600	790	1785	1730	1690	40-30	1830	1760	1710	40-36	1915	1820	1750	40-48
1800	72	670	870	1985	1930	1890	44-30	2045	1970	1910	44-39	2115	2020	1950	44-48
2000	80	760	950	2185	2130	2090	48-30	2265	2180	2110	48-42	2325	2230	2160	48-48

D373H-16/25蝸輪傳動對夾硬密封蝶閥主要外形連接尺寸（單位:mm）

規格 Size		尺寸 Dimension
		L		PN1.6MPa				PN2.5MPa
DN	NPS	短 Brief	長 Long	D	D1	D2	n-d0	D	D1	D2	n-d0
40	1-1/2	106	140	150	110	85	4-18	150	110	85	4-18
50	2	108	150	165	125	100	4-18	165	125	100	4-18
65	2-1/2	112	170	185	145	120	4-18	185	145	120	4-18
80	3	114	180	200	160	135	8-18	200	160	135	8-18
100	4	127	190	220	180	155	8-18	235	190	160	8-18
125	5	140	200	250	210	185	8-18	270	220	188	8-18
150	6	140	210	285	240	210	8-22	300	250	218	8-22
200	8	152	230	340	295	265	12-22	360	310	278	12-22
250	10	165	250	405	355	320	12-26	425	370	332	12-26
300	12	178	270	460	410	375	12-26	485	430	390	12-26
350	14	190	290	520	470	436	16-26	555	490	448	16-26
400	16	216	310	580	525	485	16-30	620	550	505	16-30
450	18	222	330	640	585	515	20-30	670	600	555	20-30
500	20	229	350	715	650	608	20-33	730	660	610	20-33
600	24	267	390	840	770	718	20-36	845	770	718	20-36
700	28	292	430	910	840	788	24-36	960	875	815	24-36
800	32	318	470	1025	950	898	24-39	1085	990	930	24-39
900	36	330	510	1125	1050	998	28-39	1185	1090	1025	28-39
1000	40	410	550	1255	1170	1110	28-42	1320	1210	1140	28-42
1200	48	470	630	1485	1390	1325	32-48	1530	1420	1350	32-48
1400	56	530	710	1685	1590	1525	36-48	1755	1640	1560	36-48
1600	64	600	790	1930	1820	1750	40-56	1975	1860	1780	40-56
1800	72	670	870	2130	2020	1950	44-56	2195	2070	1985	44-56
2000	80	760	950	2345	2230	2150	48-62	2425	2300	2210	48-62

D373H-40/64/100蝸輪傳動對夾硬密封蝶閥主要外形連接尺寸（單位:mm）

規格 Size		尺寸 Dimension
		L		PN4.0MPa				L	PN6.4MPa				PN10.0MPa
DN	NPS	短	長	D	D1	D2	n-d		D	D1	D2	n-d0	D	D1	D2	n-d
		Brief	Long
50	2	108	150	165	125	100	4-18	150	175	135	105	4-23	195	145	112	4-25
65	2-1/2	112	170	185	145	120	8-18	170	200	160	130	8-23	220	170	138	8-25
80	3	114	180	200	160	135	8-18	180	210	170	140	8-23	230	180	148	8-25
100	4	127	190	235	190	160	8-22	190	250	200	168	8-25	265	210	172	8-30
125	5	140	200	270	220	188	8-26	200	295	240	202	8-30	310	250	210	8-34
150	6	140	210	300	250	218	8-26	210	340	280	240	8-34	350	290	250	12-34
200	8	230	230	375	320	282	12-30	230	405	345	300	12-34	430	360	312	12-36
250	10	250	250	450	385	345	12-33	250	470	400	352	12-36	500	430	382	12-41
300	12	270	270	515	450	408	16-33	270	530	460	415	16-36	585	500	442	16-48
350	14	290	290	580	510	465	16-36	290	595	525	475	16-41	665	560	498	16-48
400	16	310	310	660	585	535	16-39	310	670	585	525	16-42	715	620	558	16-54
450	18	330	330	685	610	560	20-39	330	715	630	570	20-48	770	675	615	20-58
500	20	350	350	755	670	612	20-42	350	800	705	640	20-48	870	760	690	20-58
600	24	390	390	890	795	730	20-48	390	930	820	750	20-58	990	875	800	24-58

訂貨須知：

一、①對夾硬密封蝶閥產品名稱與型號
    ②對夾硬密封蝶閥口徑，壓力，材質，連接方式及介質和溫度。
    ③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定對夾硬密封蝶閥型號，請按對夾硬密封蝶閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
