D643H硬密封氣動蝶閥

D643H硬密封氣動蝶閥

  • 銷售熱線：0577-67952199
  • 銷售熱線：0577-67358500
  • 技術選型：0577-67952209

  • 產品詳情

  • 聯系我們

D643H硬密封氣動蝶閥


D643H硬密封氣動蝶閥

產品型號：D643H/D643Y

公稱壓力：PN10-PN64

適用溫度：-29～425℃

適用介質：水、蒸汽、油品




產品簡介

----------------------------------------------------------------------

氣動硬密封法蘭蝶閥采用的是三偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。 采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用

氣動硬密封法蘭蝶閥執行標準

產品規范
Product
specification		 設計與制造
Design
manufacture		 結構長度
Structure
length		 連接尺寸
Connection
size		 檢驗與實驗
Inspection
experiment
API 609
ASME B16.34
GB/T 12238		 API 609
ASME B16.10
GB/T 12221		 ANSI B16.5
GB/T 9113		 API 598
GB/T 13927

氣動硬密封法蘭蝶閥技術參數

公稱通徑

DN

50-1200

公稱壓力

PN

0.6

1.0

1.6

2.5

4.0

試驗壓力

強度試驗

0.9

1.5

2.4

3.75

6.0

密封試驗

0.66

1.1

1,76

2.75

4.4

氣密封試驗

0.6

0.6

0.6

0.6

0.6

適用介質

水、蒸氣、油品、酸類腐蝕性等。

適用溫度

碳鋼： -29℃-425℃ 不銹鋼：-40℃-600℃

氣動硬密封法蘭蝶閥主要零件材質

序號
NO.		 零件名稱
Parts name		 材料 Material
A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M
1 閥體 Body A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M
2 鍵 Key A182 F6a 25Cr2MoV 25Cr2MoV A182 F304 A182 F316
3 閥桿 Stem  A182 F6a 25Cr2MoV 25Cr2MoV A182 F304 A182 F316
4 蝶板 Butterfly board A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M
5 密封圈 Seal ring 304/316+石墨 Graphite      304/316+PTFE
6 壓板 Platen A105 A182 F22 A182 F22 A182 F304 A182 F316
7 螺釘 Screw A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
8 螺柱 Bolt A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
9 底蓋 Bottom cover A105 A182 F22 A182 F22 A182 F304 A182 F316
10 墊片 Gasket 柔性石墨 Flexible graphite PTFE PTFE
11 下軸套 Lower bushing 304+PTFE 304+PTFE 304+PTFE 304+PTFE 316+PTFE
12 上軸套 Upper bushing 304+PTFE 304+PTFE 304+PTFE 304+PTFE 316+PTFE
13 填料墊 Packing pad A182 F304 A182 F304 A182 F304 A182 F304 A182 F316
14 填料 Filler 柔性石墨 Flexible graphite PTFE PTFE
15 螺栓 Bolt A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
16 填料壓套 Packing sleeve A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M
17 螺母 Nut A194 2H A194 7 A194 7 A194 8 A194 8M
18 螺栓 Bolt A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M
19 支架 Support A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M

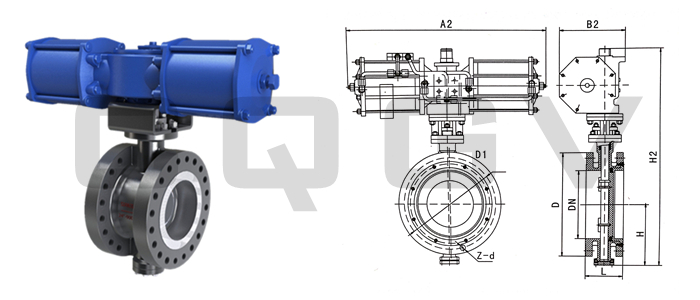

氣動硬密封法蘭蝶閥外形結構尺寸


D643H/Y-6/10C/P/R/V氣動硬密封法蘭蝶閥連接尺寸
公稱通徑 結構長度 L
（標準值）		 外形尺寸（參考值） 連接尺寸（標準值）
H H2 A2 B2 PN0.6MPa PN1.0MPa
DN IN 短 長 D D1 D2 Z-d D D1 D2 Z-d
50 2 108 150 112 625 245 72 140 110 90 4-14 165 125 100 4-18
65 2-1/2 112 170 115 625 245 72 160 130 110 4-14 185 145 120 4-18
80 3 114 180 120 645 245 72 190 150 125 4-18 200 160 135 8-18
100 4 127 190 138 675 355 92 210 170 145 4-18 220 180 155 8-18
125 5 140 200 164 715 355 92 240 200 175 8-18 250 210 185 8-18
150 6 140 210 175 800 355 92 265 225 200 8-18 285 240 210 8-22
200 8 152 230 208 850 250 170 320 280 255 8-18 340 295 265 8-22
250 10 165 250 243 925 250 170 375 335 310 12-18 395 350 320 12-22
300 12 178 270 250 1035 450 220 440 395 362 12-22 445 400 368 12-22
350 14 190 290 280 1070 450 220 490 445 412 12-22 505 460 428 16-22
400 16 216 310 305 1190 450 220 540 495 462 16-22 565 515 482 16-26
450 18 222 330 350 1250 650 280 595 550 518 16-22 615 565 532 20-26
500 20 229 350 380 1290 650 280 645 600 568 20-22 670 620 585 20-26
600 24 267 390 445 1455 850 380 755 705 670 20-26 780 725 685 20-30
700 28 292 430 480 1585 850 380 860 810 775 24-26 895 840 800 24-30
800 32 318 470 530 1700 1250 380 975 920 880 24-30 1015 950 905 24-33
900 36 330 510 580 1965 1250 380 1075 1020 980 24-30 1115 1050 1005 28-33
1000 40 410 550 650 2015 1250 380 1175 1120 1080 28-30 1230 1160 1115 28-36
1200 48 470 630 760 2250 1250 380 1405 1340 1295 32-33 1455 1380 1325 32-39
1400 56 530 710 850       1630 1560 1510 36-36 1675 1590 1525 36-42
1600 64 600 790 1030       1830 1760 1710 40-36 1915 1820 1750 40-48
1800 72 670 870 1230       2045 1970 1910 44-39 2115 2020 1950 44-48
2000 80 760 950 1350       2265 2180 2110 48-42 2325 2230 2160 48-48

D643H/Y-16/25C/P/R/V氣動硬密封法蘭蝶閥連接尺寸

公稱通徑 結構長度 L
（標準值）		 外形尺寸（參考值） 連接尺寸（標準值）
H H2 A2 B2 PN1.6MPa PN2.5MPa
mm inch 短 長 D D1 D2 Z-d D D1 D2 Z-d
50 2 108 150 112 625 245 72 165 125 100 4-18 165 125 100 4-18
65 2-1/2 112 170 115 625 245 72 185 145 120 4-18 185 145 120 4-18
80 3 114 180 120 645 245 72 200 160 135 8-18 200 160 135 8-18
100 4 127 190 138 675 355 92 220 180 155 8-18 235 190 160 8-18
125 5 140 200 164 715 355 92 250 210 185 8-18 270 220 188 8-18
150 6 140 210 175 800 355 92 285 240 210 8-22 300 250 218 8-22
200 8 152 230 208 850 250 170 340 295 265 12-22 360 310 278 12-22
250 10 165 250 243 925 250 170 405 355 320 12-26 425 370 332 12-26
300 12 178 270 250 1035 450 220 460 410 375 12-26 485 430 390 12-26
350 14 190 290 280 1070 450 220 520 470 436 16-26 555 490 448 16-26
400 16 216 310 305 1190 450 220 580 525 485 16-30 620 550 505 16-30
450 18 222 330 350 1250 650 280 640 585 515 20-30 670 600 555 20-30
500 20 229 350 380 1290 650 280 715 650 608 20-33 730 660 610 20-33
600 24 267 390 445 1455 850 380 840 770 718 20-36 845 770 718 20-36
700 28 292 430 480 1585 850 380 910 840 788 24-36 960 875 815 24-36
800 32 318 470 530 1700 1250 380 1025 950 898 24-39 1085 990 930 24-39
900 36 330 510 580 1965 1250 380 1125 1050 998 28-39 1185 1090 1025 28-39
1000 40 410 550 650 2015 1250 380 1255 1170 1110 28-42 1320 1210 1140 28-42
1200 48 470 630 760 2250 1250 380 1485 1390 1325 32-48 1530 1420 1350 32-48
1400 56 530 710 850       1685 1590 1525 36-48 1755 1640 1560 36-48
1600 64 600 790 1030       1930 1820 1750 40-56 1975 1860 1780 40-56
1800 72 670 870 1230       2130 2020 1950 44-56 2195 2070 1985 44-56
2000 80 760 950 1350       2345 2230 2150 48-62 2425 2300 2210 48-62

訂貨須知：

一、①氣動硬密封蝶閥產品名稱與型號
    ②氣動硬密封蝶閥口徑，壓力，材質，連接方式及介質和溫度。
    ③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定氣動硬密封蝶閥型號，請按氣動硬密封蝶閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
