當前位置:主頁 > 產品中心 > 截止閥 >
J941H電動截止閥

J941H電動截止閥

  • 銷售熱線：0577-67952199
  • 銷售熱線：0577-67358500
  • 技術選型：0577-67952209

  • 產品詳情

  • 聯系我們

J941H電動截止閥


J941H電動截止閥

產品型號：J941H/J941Y/J941W

公稱壓力：PN10-PN320

適用溫度：-29-425℃

適用介質：水、蒸汽、油品




產品簡介

----------------------------------------------------------------------

        J941H/W/Y電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。電動截止閥只適用于全開和全關，不允許作調節和節流。

電動截止閥主要特點及用途

1. 結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。

2. 密封面采用不銹鋼和硬質合金，使用壽命長

3. 采用柔性石墨填料、密封可靠、操作輕便靈活

4. 驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。

5. 廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

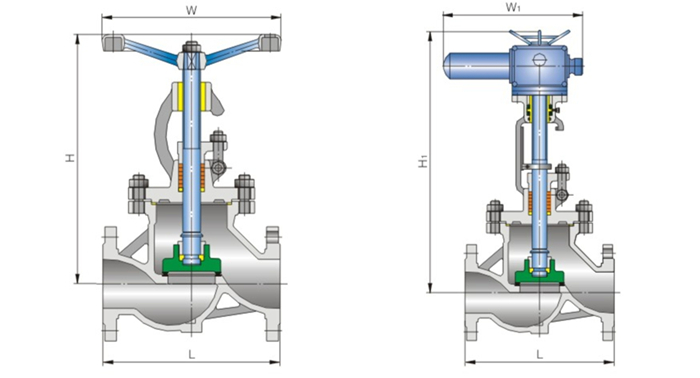

電動截止閥型號規格主要尺寸

壓力級
MPa		 公稱通徑
DN		 尺寸 Dimension
L D D1 D2 b f Z-d H1 W1
1.6MPa 50 160 125 100 20 3 4-18 DZW10 645 365
65 180 145 120 20 3 4-18 DZW10 690 365
80 195 160 135 20 3 8-18 DZW20 715 365
100 215 180 155 22 3 8-18 DZW20 770 365
125 245 210 185 22 3 8-18 DZW30 780 365
150 280 240 210 24 3 8-23 DZW45 875 365
200 335 295 265 26 3 12-23 DZW60 967 470
250 405 355 320 28 3 12-25 DZW90 1153 470
300 460 410 375 30 4 12-25 DZW120 1292 550
2.5MPa 50 160 125 100 22 3 4-18 DZW10 645 365
65 180 145 120 22 3 8-18 DZW10 690 365
80 195 160 135 24 3 8-18 DZW20 715 365
100 230 190 160 26 3 8-23 DZW20 770 365
125 270 220 188 26 3 8-25 DZW30 780 365
150 300 250 218 28 3 8-25 DZW45 875 470
200 360 310 278 30 3 12-25 DZW60 967 470
250 425 370 332 32 3 12-30 DZW90 1153 550
300 485 430 390 34 4 16-30 DZW120 1292 550
4.0MPa 50 160 125 100 20 3 4-18 ZDW10 645 365
65 180 145 120 22 3 8-18 ZDW10 690 365
80 195 160 135 24 3 8-18 ZDW20 715 365
100 230 190 160 24 3 8-23 ZDW30 770 365
125 270 220 188 26 3 8-25 ZDW45 782 470
150 300 250 218 28 3 8-25 ZDW60 875 470
200 375 320 282 34 3 12-30 ZDW90 1160 550
6.4MPa 50 175 135 105 26 3 4-23 ZDW10 710 365
65 200 160 130 26 3 8-23 ZDW20 750 365
80 210 170 140 28 3 8-23 ZDW30 785 365
100 250 200 168 30 3 8-25 ZDW45 837 470
125 295 240 202 34 3 8-30 ZDW60 1031 470
150 340 280 240 36 3 8-34 ZDW90 1066 550
200 405 345 300 42 3 12-34 ZDW120 1213 550
10.0MPa 50 195 145 112 28 3 4-25 DZW20 714 365
65 220 170 138 30 3 8-25 DZW30 734 365
80 230 180 148 32 3 8-25 DZW45 847 470
100 265 210 172 36 3 8-30 DZW60 950 470
125 310 250 210 40 3 8-34 DZW90 1142 550
150 350 290 250 44 3 12-34 DZW120 1240 550
200 430 360 312 52 3 12-36 DZW180 1425 320
16.0MPa 50 215 165 132 34 8 8-25 DZW30 562 365
65 245 190 152 36 8 8-30 DZW45 743 470
80 260 205 168 38 8 8-30 DZW90 820 550
100 300 240 200 44 8 8-34 DZW120 935 550
125 355 285 238 51 8 8-41 DZW180 1180 320
150 390 318 270 56 10 12-41 DZW250 1290 320

訂貨須知：

一、①電動截止閥產品名稱與型號及品牌要求
    ②電動截止閥口徑，壓力，材質，連接方式及介質和溫度。
    ③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定電動截止閥型號，請按電動截止閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
