DJ41W低溫截止閥

產品型號：DJ41W/DJ41Y

公稱壓力：PN10-160MPa/Class150-2500LB

適用溫度：-196℃～200℃

適用介質：液化天然氣、液化石油氣、液氮、液氨等

產品簡介

----------------------------------------------------------------------

低溫截止閥用于-196°C工作溫度的低溫環境中。這種類型的閥門廣泛應用于低溫工業應用，如液化天然氣、液化石油氣和空氣隔離。低溫截止閥工作原理在低溫工作的材料要保證其低溫性能，主要是保證其冷沖擊強度。閥內件必須通過正確選材，使其具有足夠的冷沖擊強度，才能防止斷裂。C和Cr的合金鋼在低于－20℃時候很快失去抗沖擊強度，所以使用溫度分別限制在-30℃和-50℃。含Ni量為3.5%的鎳鋼可以使用到-100℃，含Ni量9%的鎳鋼可以使用到-196℃。奧氏體不銹鋼、鎳、蒙乃爾合金、哈氏合金、鈦、鋁合金及青銅可以使用到更低的溫度（-273℃）。

低溫截止閥產品特點：

1、閥門在低溫介質及周圍環境溫度下應具有長時間工作的能力。

2、閥門不應成為低溫系統的一個顯著熱源。這是因為熱量的流入除降低熱效率外，如流入過多，還會使內部流體急速蒸發，產生異常升壓，造成危險。

3、低溫介質不應對手輪操作及填料密封性能產生有害的影響。

4、直接與低溫介質接觸的閥門組合件應具有防爆和防火結構。

5、在低溫下工作的閥門組合件無法潤滑，所以需要采取結構措施，以防止摩擦件擦傷。

低溫截止閥產品執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
	ASME B16.34 JB/T7749-95	ANSI B16.10 GB/T 12221	ANSI B16.5 HG 20592	API 598 GB/T 13927

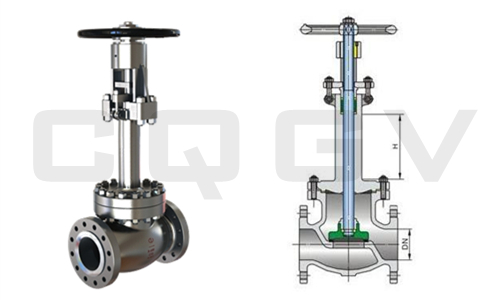

低溫截止閥主要外形結構尺寸

美標低溫截止閥尺寸

磅級 Class	規格 Size		尺寸 Dimension
			L		D	D1	D2	b	f	Z-d0
	DN	NPS	RF	RTJ
150LB	15	1/2	108	119	89	60.5	35	11.5	1.6	4-15
	20	3/4	117	130	98	70	43	11.5	1.6	4-15
	25	1	127	140	108	79.5	51	12	1.6	4-15
	32	1-1/4	140	153	117	89	64	13	1.6	4-15
	40	1-1/2	165	178	127	98.5	73	15	1.6	4-15
	50	2	203	216	152	120.5	92	16	1.6	4-19
	65	2-1/2	216	229	178	139.7	105	18	1.6	4-19
	80	3	241	254	190	152.5	127	19	1.6	4-19
	100	4	292	305	229	190.5	157	24	1.6	8-19
	125	5	356	369	254	215.9	186	24	1.6	8-22
	150	6	406	419	279	241.5	261	26	1.6	8-22
	200	8	495	508	343	298.5	270	29	1.6	8-22
	250	10	622	635	406	362	324	31	1.6	12-25
	300	12	698	711	483	431.8	381	31.8	1.6	12-25
300LB	15	1/2	152	164	95	66.5	35	14.3	1.6	4-15
	20	3/4	178	191	117	82.5	43	15.9	1.6	4-19
	25	1	203	216	124	89	51	17.5	1.6	4-19
	32	1-1/4	216	229	133	98.5	64	19.1	1.6	4-19
	40	1-1/2	229	241	156	114.5	73	20.7	1.6	4-22
	50	2	267	283	165	127	92	22	1.6	8-19
	65	2-1/2	292	308	190	149	105	25	1.6	8-22
	80	3	318	333	210	168	170	29	1.6	8-22
	100	4	356	371	254	200	157	32	1.6	8-22
	125	5	400	416	279	235	186	35	1.6	8-22
	150	6	444	460	318	270	216	37	1.6	12-22
	200	8	559	575	381	330	270	41	1.6	12-25
	250	10	622	638	444	387.4	324	47.6	1.6	16-28.5
	300	12	711	727	521	450.8	381	50.8	1.6	16-31.8
600LB	15	1/2	165	168	95	66.5	35	14.3	6.4	4-16
	20	3/4	190	193	118	82.5	43	15.9	6.4	4-19
	25	1	216	219	124	89	51	17.5	6.4	4-19
	32	1-1/4	229	232	133	98.5	64	21	6.4	4-19
	40	1-1/2	241	243	156	114.5	73	22.3	6.4	4-22
	50	2	292	295	165	127	92	25.4	6.4	8-19
	65	2-1/2	330	333	190	149	105	29	6.4	8-22
	80	3	356	359	210	168	127	32	6.4	8-22
	100	4	432	435	273	216	157.2	38.5	6.4	8-25
	125	5	508	511	330	266.7	185.7	44.5	6.4	8-28.5
	150	6	559	562	356	292.1	215.9	47.8	6.4	12-28.5
	200	8	660	664	419	349.2	269.5	55.6	6.4	12-31.8
900LB	50	2	368	371	216	165.1	92	38.5	6.4	8-26
	65	2-1/2	419	422	244	190.5	105	41.5	6.4	8-29
	80	3	381	384	241	190.5	127	38.5	6.4	8-26
	100	4	457	460	292	234.9	157.2	44.5	6.4	8-32
	125	5	559	562	349	279.4	185.7	51	6.4	8-35
	150	6	610	613	381	317.5	215.9	56	6.4	12-32

國標低溫截止閥尺寸

壓力級 MPa	公稱通徑 DN	尺寸 Dimension
		L	D	D1	D2	b	f	Z-d
1.6MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	230	160	125	100	20	3	4-18
	65	290	180	145	120	20	3	4-18
	80	310	195	160	135	20	3	8-18
	100	350	215	180	155	22	3	8-18
	125	400	245	210	185	22	3	8-18
	150	480	280	240	210	24	3	8-23
	200	600	335	295	265	26	3	12-23
	250	650	405	355	320	28	3	12-25
	300	750	460	410	375	30	4	12-25
2.5MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	230	160	125	100	22	3	4-18
	65	290	180	145	120	22	3	8-18
	80	310	195	160	135	24	3	8-18
	100	350	230	190	160	26	3	8-23
	125	400	270	220	188	26	3	8-25
	150	480	300	250	218	28	3	8-25
	200	600	360	310	278	30	3	12-25
	250	650	425	370	332	32	3	12-30
	300	750	485	430	390	34	4	16-30
4.0MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	230	160	125	100	20	3	4-18
	65	290	180	145	120	22	3	8-18
	80	310	195	160	135	24	3	8-18
	100	350	230	190	160	24	3	8-23
	125	400	270	220	188	26	3	8-25
	150	480	300	250	218	28	3	8-25
	200	600	375	320	282	34	3	12-30
6.4MPa	15	170	105	75	55	18	2	4-14
	20	190	125	90	68	20	2	4-14
	25	210	135	100	78	22	2	4-18
	32	230	150	110	82	24	2	4-18
	40	260	165	125	95	24	2	4-23
	50	300	175	135	105	26	3	4-23
	65	340	200	160	130	26	3	8-23
	80	380	210	170	140	28	3	8-23
	100	430	250	200	168	30	3	8-25
	125	500	295	240	202	34	3	8-30
	150	550	340	280	240	36	3	8-34
	200	650	405	345	300	42	3	12-34
