WJ41Y波紋管截止閥

產品型號：WJ41H/WJ41Y

公稱壓力：PN16-PN64(150LB-600LB)

適用溫度：-29-425℃

適用介質：氣體、易燃易爆介質、油品

產品簡介

----------------------------------------------------------------------

 波紋管截止閥在鑄鋼截止閥的填料的密封結構增加波紋管密封結構，波紋管外表面的上部與閥體焊在一起，這樣形成一個密閉空間，液體就在這個密閉空間內。而閥桿是插在波紋管里面的，波紋管底部與閥芯連接在一起，波紋管的伸縮來控制閥芯的開度。所以波紋管不裂就不可能有漏。波紋管密封可靠性非常高，可以用在有毒的介質或者氣體，如氯氣，防止外漏。蒸汽管路中蒸汽波紋管截止閥使用很廣泛。

波紋管截止閥結構特性

1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
2、沒有流體損失，降低能源損失，提高工廠設備安全
3、使用壽命長，減少維修次數，降低經營成本
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
6、耐高溫425℃閥座采用錐面硬密封。達到氣密性能零泄漏波紋管截止閥

波紋管截止閥執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
	DIN 3356 ASME B16.34 GB/T 12235	DIN 3202 ANSI B16.10 GB/T 1221	DIN 2543-2545 ANSI B16.5 JB/T 79 HG20596	DIN 3230 API1598 GB/T 12937

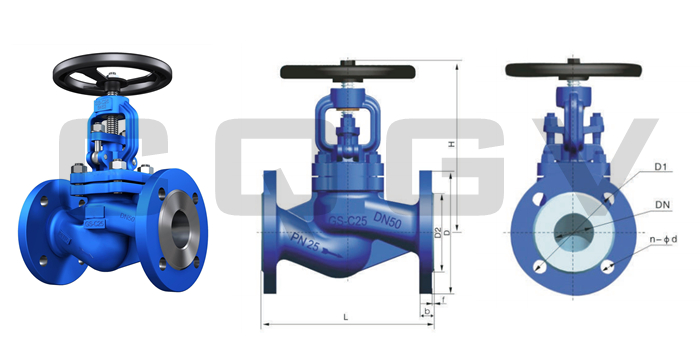

波紋管截止閥結構尺寸

WJ41H/Y 國標波紋管截止閥連接尺寸

壓力級 MPa	公稱通徑 DN	尺寸 Dimension
		L	D	D1	D2	b	f	n-d
1.6MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	230	160	125	100	20	3	4-18
	65	290	180	145	120	20	3	4-18
	80	310	195	160	135	20	3	8-18
	100	350	215	180	155	22	3	8-18
	125	400	245	210	185	22	3	8-18
	150	480	280	240	210	24	3	8-23
	200	600	335	295	265	26	3	12-23
	250	650	405	355	320	28	3	12-25
	300	750	460	410	375	30	4	12-25
2.5MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	230	160	125	100	22	3	4-18
	65	290	180	145	120	22	3	8-18
	80	310	195	160	135	24	3	8-18
	100	350	230	190	160	26	3	8-23
	125	400	270	220	188	26	3	8-25
	150	480	300	250	218	28	3	8-25
	200	600	360	310	278	30	3	12-25
	250	650	425	370	332	32	3	12-30
	300	750	485	430	390	34	4	16-30
4.0MPa	15	130	95	65	45	14	2	4-14
	20	150	105	75	55	16	2	4-14
	25	160	115	85	65	16	2	4-14
	32	180	135	100	78	18	2	4-18
	40	200	145	110	85	18	2	4-18
	50	230	160	125	100	20	3	4-18
	65	290	180	145	120	22	3	8-18
	80	310	195	160	135	24	3	8-18
	100	350	230	190	160	24	3	8-23
	125	400	270	220	188	26	3	8-25
	150	480	300	250	218	28	3	8-25
	200	600	375	320	282	34	3	12-30

WJ41H/Y 美標波紋管截止閥連接尺寸

磅級 Class	規格 Size		尺寸 Dimension
			L	D	D1	D2	b	f	n-d0
150LB	15	1/2	108	89	60.5	35	11.5	1.6	4-15
	20	3/4	117	98	70	43	11.5	1.6	4-15
	25	1	127	108	79.5	51	12	1.6	4-15
	32	1-1/4	140	117	89	64	13	1.6	4-15
	40	1-1/2	165	127	98.5	73	15	1.6	4-15
	50	2	203	152	120.5	92	16	1.6	4-19
	65	2-1/2	216	178	139.7	105	18	1.6	4-19
	80	3	241	190	152.5	127	19	1.6	4-19
	100	4	292	229	190.5	157	24	1.6	8-19
	125	5	356	254	215.9	186	24	1.6	8-22
	150	6	406	279	241.5	261	26	1.6	8-22
	200	8	495	343	298.5	270	29	1.6	8-22
	250	10	622	406	362	324	31	1.6	12-25
	300	12	698	483	431.8	381	31.8	1.6	12-25
300LB	15	1/2	152	95	66.5	35	14.3	1.6	4-15
	20	3/4	178	117	82.5	43	15.9	1.6	4-19
	25	1	203	124	89	51	17.5	1.6	4-19
	32	1-1/4	216	133	98.5	64	19.1	1.6	4-19
	40	1-1/2	229	156	114.5	73	20.7	1.6	4-22
	50	2	267	165	127	92	22	1.6	8-19
	65	2-1/2	292	190	149	105	25	1.6	8-22
	80	3	318	210	168	170	29	1.6	8-22
	100	4	356	254	200	157	32	1.6	8-22
	125	5	400	279	235	186	35	1.6	8-22
	150	6	444	318	270	216	37	1.6	12-22
	200	8	559	381	330	270	41	1.6	12-25
	250	10	622	444	387.4	324	47.6	1.6	16-28.5
	300	12	711	521	450.8	381	50.8	1.6	16-31.8
600LB	15	1/2	165	95	66.5	35	14.3	6.4	4-16
	20	3/4	190	118	82.5	43	15.9	6.4	4-19
	25	1	216	124	89	51	17.5	6.4	4-19
	32	1-1/4	229	133	98.5	64	21	6.4	4-19
	40	1-1/2	241	156	114.5	73	22.3	6.4	4-22
	50	2	292	165	127	92	25.4	6.4	8-19
	65	2-1/2	330	190	149	105	29	6.4	8-22
	80	3	356	210	168	127	32	6.4	8-22
	100	4	432	273	216	157.2	38.5	6.4	8-25
	125	5	508	330	266.7	185.7	44.5	6.4	8-28.5
	150	6	559	356	292.1	215.9	47.8	6.4	12-28.5
	200	8	660	419	349.2	269.5	55.6	6.4	12-31.8
