氣控美標鍛鋼球閥

產品型號：Q647F/Q647Y

公稱壓力：Class150LB-2500LB

適用溫度：-29℃～450℃

適用介質：水、蒸汽、天然氣、油品

產品簡介

----------------------------------------------------------------------

氣控美標鍛鋼球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。 根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。采用下裝式閥桿，設置倒密封結構，能確保填料處可靠密封。

氣控美標鍛鋼球閥的特點

1、采用先進的球體和閥座硬化技術。高壓硬密封球閥的球體與閥座完全采用金屬對金屬的密封方式，為了確保閥門在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座表面硬度一般可達到HRC60以上，最高可達HRC74以上。密封面材料耐溫可達540℃,最高可達980℃。材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。金屬硬密封球閥能夠適用于絕大多數的苛刻工況條件。
2、防止閥門在高溫高壓下漲死，高溫高壓工況下由于熱膨脹而容易引起球體與閥座的漲死，從而導致閥門扭矩笨重或無法開啟。金屬硬密封球閥采用了碟簧或彈簧加載的密封和固定球結構，在高溫下零部件的熱膨脹可以被碟簧或彈簧所吸收，在高壓下球體被上下軸固定，故能夠保證閥門在高溫高壓下不會被漲死或球體偏移故障，且能夠在高溫高壓下靈活啟閉。

3、優異的密封性能采用獨特的球體研磨工藝，通過球體與研磨器具在空間不同方位的旋轉，使球體表面達到極高的圓滑度和光潔度，使閥門的密封性能完全達到最優異的密封性能。

氣控美標鍛鋼球閥產品執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	焊接連接 Welded connection	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
	API 608/API 6D	ANSI B16.10/API 6D	ASME B16.25	ANSI B16.5	API1598/API 6D

氣控美標鍛鋼球閥主要零件材料

序號 NO.	零件名稱 Parts name	材料 Material
		WCB/ F6a	WCB/304	WCB/316	CF8	CF8M
1	閥體 Body	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
2	螺柱 Bolt	A192 2H	A192 2H	A192 2H	A194 8	A194 8M
3	螺母 Nut	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
4	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
5	軸套 Bushing	A182 F304	A182 F304	A182 F316	A182 F304	A182 F316
6	隔圈 Spacer	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
7	閥桿 Stem	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
8	鍵 Key	碳鋼 Carbon steel			不銹鋼Stainless steel
9	鍵 Key	碳鋼 Carbon steel			不銹鋼Stainless steel
10	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
11	墊片 Gasket	石墨 Graphite	石墨 Graphite	石墨 Graphite	石墨 Graphite	石墨 Graphite
12	壓蓋 Gland	A105	A105	A105	A182 F304	A182 F316
13	螺釘 Screw	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
14	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
15	氣動執行器 actuator	鋁合金 Aluminium alloy
16	球體 Ball	A182 F6a+Ni60	A182 F304+Ni60	A182 F316+Ni60	A182 F304+Ni60	A182 F316+Ni60
17	閥座 Seat	A182 F6a+Ni60	A182 F304+Ni60	A182 F316+Ni60	A182 F304+Ni60	A182 F316+Ni60
18	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
19	閥座 Seat	A182 F6a+Ni60	A182 F304+Ni60	A182 F316+Ni60	A182 F304+Ni60	A182 F316+Ni60
20	彈簧 Spring	SS304/Inconel 750	SS304/Inconel 750	SS316/Inconel 750	SS304/Inconel 750	SS316/Inconel 750
21	墊片 Gasket	石墨 Graphite	石墨 Graphite	石墨 Graphite	石墨 Graphite	石墨 Graphite
22	螺柱 Bolt	A192 2H	A192 2H	A192 2H	A194 8	A194 8M
23	螺母 Nut	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
24	閥蓋 Cover	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
25	下軸 Lower shaft	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
26	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
27	調整墊 Adjustment mats	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
28	下端蓋 Lower end cap	A105	A105	A105	A182 F304	A182 F316
29	螺釘 Screw	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M

氣控美標鍛鋼球閥性能參數

公稱壓力 PN(MPa)	最高使用壓力	試驗壓力(MPa)			壓力級	最高使用壓力	試驗壓力(MPa)
	（MPa）	殼體	高壓液壓封	低壓氣密封		(Mpa)	殼體	高壓液壓封	低壓氣密封
1.6	1.6	2.4	1.76	0.6	CLASS150	1.94	2.94	2.16	0.6
2.5	2.5	3.75	2.75		CLASS300	5.1	7.67	5.62
4.0	4.0	6.0	4.4		CLASS600	10.2	15.3	11.23
6.4	6.4	9.6	7		CLASS900	15.1	23	16.85
10.0	10.0	15	11		CLASS1500	25.1	37.5	27.5
適用工況	適用介質		水、蒸汽、含固體介質，腐蝕性介質等
	適用溫度		-29℃～≤425℃
	驅動方式		蝸輪傳動、氣動、電動、氣液聯動等
詳細的安裝尺寸請參閱《主要外形及連接尺寸表）

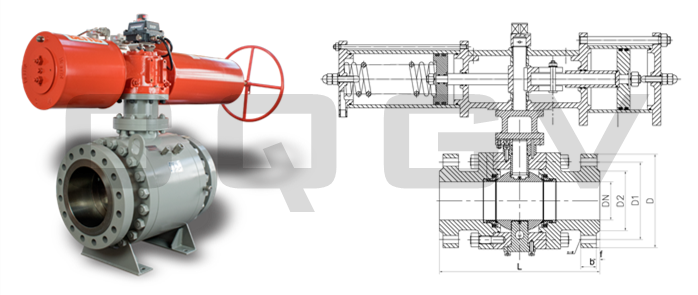

氣控美標鍛鋼球閥主要外形尺寸

磅級 Class	規格 Size		尺寸 Dimension
	DN	NPS	L	D	D1	D2	b	f	Z-d0
150LB	50	2	178	152	120.5	92	16	1.6	4-19
	65	2-1/2	190	178	139.7	105	18	1.6	4-19
	80	3	203	190	152.5	127	19	1.6	4-19
	100	4	229	229	190.5	157	24	1.6	8-19
	125	5	256	254	215.9	186	24	1.6	8-22
	150	6	394	279	241.5	261	26	1.6	8-22
	200	8	457	343	298.5	270	29	1.6	8-22
	250	10	533	406	362	324	31	1.6	12-25
	300	12	610	483	431.8	381	31.8	1.6	12-25
	350	14	686	533	476.2	412.8	35	1.6	12-28.5
	400	16	762	597	539.8	469.9	36.6	1.6	16-28.5
	450	18	864	635	577	533.4	39.7	1.6	16-31.8
	500	20	914	589	635	584.2	42.9	1.6	20-31.8
	600	24	1067	813	749.3	692.2	47.7	1.6	20-35
	700	28	1245	837	795.5	762	43	1.6	40-22
	800	32	1372	887	900	864	44	1.6	48-22
	900	36	1524	1057	1009.5	972	51	1.6	44-26
300LB	50	2	216	165	127	92	22	1.6	8-19
	65	2-1/2	241	190	149	105	25	1.6	8-22
	80	3	283	210	168	170	29	1.6	8-22
	100	4	305	254	200	157	32	1.6	8-22
	125	5	381	279	235	186	35	1.6	8-22
	150	6	403	318	270	216	37	1.6	12-22
	200	8	502	381	330	270	41	1.6	12-25
	250	10	568	444	387.4	324	47.6	1.6	16-28.5
	300	12	648	521	450.8	381	50.8	1.6	16-31.8
	350	14	762	584	514.4	412.8	53.8	1.6	20-31.6
	400	16	838	648	571.5	469.9	57.2	1.6	20-35
	450	18	814	713	628.6	533.4	60.5	1.6	24-35
	500	20	991	775	685.8	584.2	63.5	1.6	24-35
	600	24	1143	914	812.8	692.2	69.9	1.6	24-41.1
	700	28	1346	921	857	787	87	1.6	36-35.5
	800	32	1527	1054	978	902	102	1.6	32-42
	900	36	1727	1172	1089	1010	102	1.6	32-45
600LB	50	2	292	165	127	92	25.4	6.4	8-19
	65	2-1/2	330	190	149	105	29	6.4	8-22
	80	3	356	210	168	127	32	6.4	8-22
	100	4	432	273	216	157.2	38.5	6.4	8-25
	125	5	508	330	266.7	185.7	44.5	6.4	8-28.5
	150	6	559	356	292.1	215.9	47.8	6.4	12-28.5
	200	8	660	419	349.2	269.5	55.6	6.4	12-31.8
	250	10	787	508	431.8	323.8	63.5	6.4	16-35
	300	12	838	559	489	381	66.5	6.4	20-35
	350	14	889	603	527	412.8	69.9	6.4	20-38.1
	400	16	991	686	603.2	469.9	76.2	6.4	20-41.1
	450	18	1092	743	654	533.4	82.6	6.4	20-44.5
	500	20	1194	813	723.9	584.2	88.9	6.4	24-44.5
	600	24	1397	940	838.2	692.2	101.6	6.4	24-50.8

訂貨須知：
一、①氣控美標鍛鋼球閥產品名稱與型號
    ②氣控美標鍛鋼球閥口徑，壓力，材質，連接方式及介質和溫度。
    ③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定氣控美標鍛鋼球閥型號，請按氣控美標鍛鋼球閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
