當前位置:主頁 > 產品中心 > 球閥 >
DQ41F低溫球閥

DQ41F低溫球閥

  • 銷售熱線：0577-67952199
  • 銷售熱線：0577-67358500
  • 技術選型：0577-67952209

  • 產品詳情

  • 聯系我們

DQ41F低溫球閥


DQ41F低溫球閥

產品型號：DQ41F/DQ47F

公稱壓力：PN10-160MPa/Class150LB-1500LB

適用溫度：-196℃～150℃

適用介質：液化天然氣、液化石油氣、液氮、液氨




產品簡介

----------------------------------------------------------------------

   低溫球閥適用于Class150～Class900、PN16～PN150的各種管路上，用于截斷或接通管路中的介質。低溫球閥良好的液流特性使其應用廣泛，同時球閥操作方便，開閉迅速，從全開到全關只要旋轉90°另外其結構簡單，密封可靠，維修方便，在全開和全閉時，球體和閥座的密封面與介質隔離，高速通過閥門的介質也不會引起閥門密封面的侵蝕。低溫球閥的驅動方式為手動、蝸輪傳動、氣動或電動。低溫球閥一般采用法蘭連接，也可采用對焊連接。

    低溫球閥的材料非常重要，材質不合格，會造成閥門殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂，導致液化天然氣介質泄漏引起爆炸。秦工閥門生產的不銹鋼低溫球閥經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-8小時），以釋放應力，確保鋼制低溫球閥材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。

低溫球閥產品執行標準

品規范
Product
specification		 設計與制造
Design
manufacture		 結構長度
Structure
length		 法蘭尺寸
Flange size		 檢驗與實驗
Inspection experiment
    API 608
    GB/T 24925
ANSI B16.10
GB/T 12221		 ANSI B16.5
HG 20592		 API 598
GB/T 13927

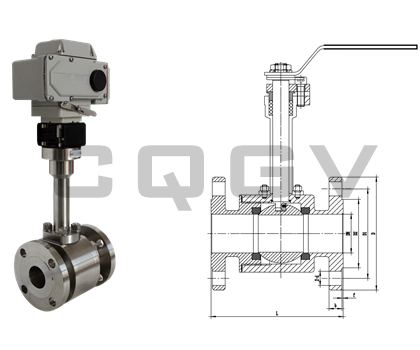

低溫球閥主要外形結構尺寸


美標低溫球閥連接尺寸
磅級
Class		 規格 Size 尺寸 Dimension
L D D1 D2 b f Z-d0
DN NPS RF RTJ
150LB 15 1/2 108 119 89 60.5 35 11.5 1.6 4-15
20 3/4 117 130 98 70 43 11.5 1.6 4-15
25 1 127 140 108 79.5 51 12 1.6 4-15
32 1-1/4 140 153 117 89 64 13 1.6 4-15
40 1-1/2 165 178 127 98.5 73 15 1.6 4-15
50 2 178 191 152 120.5 92 16 1.6 4-19
65 2-1/2 190 203 178 139.7 105 18 1.6 4-19
80 3 203 216 190 152.5 127 19 1.6 4-19
100 4 229 242 229 190.5 157 24 1.6 8-19
125 5 256 369 254 215.9 186 24 1.6 8-22
150 6 394 407 279 241.5 261 26 1.6 8-22
200 8 457 470 343 298.5 270 29 1.6 8-22
250 10 533 546 406 362 324 31 1.6 12-25
300LB 15 1/2 140 151 95 66.5 35 14.3 1.6 4-15
20 3/4 152 165 117 82.5 43 15.9 1.6 4-19
25 1 165 178 124 89 51 17.5 1.6 4-19
32 1-1/4 178 191 133 98.5 64 19.1 1.6 4-19
40 1-1/2 190 203 156 114.5 73 20.7 1.6 4-22
50 2 216 232 165 127 92 22 1.6 8-19
65 2-1/2 241 257 190 149 105 25 1.6 8-22
80 3 283 299 210 168 170 29 1.6 8-22
100 4 305 321 254 200 157 32 1.6 8-22
125 5 381 397 279 235 186 35 1.6 8-22
150 6 403 419 318 270 216 37 1.6 12-22
200 8 502 518 381 330 270 41 1.6 12-25
600LB 15 1/2 165 165 95 66.5 35 14.3 6.4 4-16
20 3/4 190 190 118 82.5 43 15.9 6.4 4-19
25 1 216 216 124 89 51 17.5 6.4 4-19
32 1-1/4 229 229 133 98.5 64 21 6.4 4-19
40 1-1/2 241 241 156 114.5 73 22.3 6.4 4-22
50 2 292 292 165 127 92 25.4 6.4 8-19
65 2-1/2 330 333 190 149 105 29 6.4 8-22
80 3 356 359 210 168 127 32 6.4 8-22
100 4 432 435 273 216 157.2 38.5 6.4 8-25
國標低溫球閥連接尺寸
壓力級
MPa		 公稱通徑
DN		 尺寸 Dimension
L D D1 D2 b f Z-d
PN1.6MPa 15 130 95 65 45 14 2 4-14
20 140 105 75 55 16 2 4-14
25 150 115 85 65 16 2 4-14
32 165 135 100 78 18 2 4-18
40 180 145 110 85 18 2 4-18
50 200 160 125 100 20 3 4-18
65 220 180 145 120 20 3 4-18
80 250 195 160 135 20 3 8-18
100 280 215 180 155 22 3 8-18
125 320 245 210 185 22 3 8-18
150 360 280 240 210 24 3 8-23
200 400 335 295 265 26 3 12-23
PN2.5MPa 15 130 95 65 45 14 2 4-14
20 140 105 75 55 16 2 4-14
25 150 115 85 65 16 2 4-14
32 165 135 100 78 18 2 4-18
40 180 145 110 85 18 2 4-18
50 200 160 125 100 22 3 4-18
65 220 180 145 120 22 3 8-18
80 250 195 160 135 24 3 8-18
100 280 230 190 160 26 3 8-23
125 320 270 220 188 26 3 8-25
150 360 300 250 218 28 3 8-25
200 400 360 310 278 30 3 12-25
PN4.0MPa 15 130 95 65 45 14 2 4-14
20 140 105 75 55 16 2 4-14
25 150 115 85 65 16 2 4-14
32 180 135 100 78 18 2 4-18
40 200 145 110 85 18 2 4-18
50 220 160 125 100 20 3 4-18
65 250 180 145 120 22 3 8-18
80 280 195 160 135 24 3 8-18
100 320 230 190 160 24 3 8-23
125 400 270 220 188 26 3 8-25
150 400 300 250 218 28 3 8-25
200 457 375 320 282 34 3 12-30
PN6.4MPa 15 140 105 75 55 18 2 4-14
20 152 125 90 68 20 2 4-14
25 165 135 100 78 22 2 4-18
32 178 150 110 82 24 2 4-18
40 190 165 125 95 24 2 4-23
50 216 175 135 105 26 3 4-23
65 24 200 160 130 26 3 8-23
80 283 210 170 140 28 3 8-23
100 305 250 200 168 30 3 8-25
