PXH44H斜盤式止回閥

產品型號：PXH44H

公稱壓力：Class150LB-600LB

適用溫度：-29℃～425℃

適用介質：水、蒸汽、天然氣、油品

產品簡介

----------------------------------------------------------------------

斜盤式止回閥有一種圓盤式的關閉件，閥瓣繞搖桿軸旋轉，并與閥座面偏置。閥瓣轉下與閥座密合時關閉，開啟時閥瓣從閥座上升起。由于整個閥瓣的重心移動軌跡只在全開與關閉位置之間，行程很短，所以斜盤止回閥的關閉很快。斜盤式止回閥的閥瓣是安裝在閥軸上的碟狀斜盤，閥座為特制的浮動、彈性金屬硬密封閥座，從而保證閥座能與閥瓣自動調節對位。

斜盤式止回閥特點

1、止回閥的撞擊現象，是由于在流體倒流之前，閥門的閥瓣沒有到達關閉位置造成的。斜盤式止回閥能夠迅速關閉是由于閥瓣的運行距離很短，因此能夠迅速到達閥座位置，從而最大限度減小撞擊現象。
2、斜盤式止回閥適用于防止水平或垂直管路上的流體倒流。在垂直管路，或水平到垂直之間的任何傾斜角度的管路上，這些止回閥僅適用于介質流向朝上的管路。
3、斜盤式止回閥自動運作。其在流體流速壓力下開啟，在重力作用下關閉。閥座密封負載和緊密性與反壓力相關。如果流速壓力不足以將閥門支撐在敞開的、穩定的位置，則閥瓣和其他活動部件將會持續振動。為了避免出現運動部件的過早磨損、噪聲或振動運行，就要根據流體狀態選擇止回閥的通徑。

斜盤式止回閥設計規范

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	壓力-溫度 Pressure temperature	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
	ASME B16.34	ANSI B16.10	ANSI B16.34	ANSI B16.5	API1598

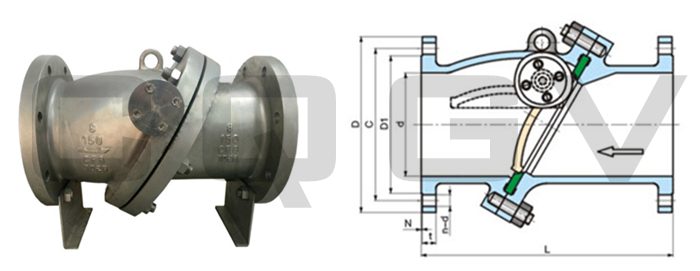

斜盤式止回閥結構尺寸

磅級 Class	規格 Size		尺寸 Dimension
	DN	NPS	L		D	C	D1	b	f	Z-d0
			RF	RTJ
150LB	50	2	203	216	152	120.5	92	16	1.6	4-19
	65	2-1/2	216	229	178	139.7	105	18	1.6	4-19
	80	3	241	254	190	152.5	127	19	1.6	4-19
	100	4	292	305	229	190.5	157	24	1.6	8-19
	125	5	330	343	254	215.9	186	24	1.6	8-22
	150	6	356	368	279	241.5	261	26	1.6	8-22
	200	8	495	508	343	298.5	270	29	1.6	8-22
	250	10	622	635	406	362	324	31	1.6	12-25
	300	12	699	711	483	431.8	381	31.8	1.6	12-25
	350	14	787	800	533	476.2	412.8	35	1.6	12-28.5
	400	16	864	876	597	539.8	469.9	36.6	1.6	16-28.5
	450	18	978	991	635	577	533.4	39.7	1.6	16-31.8
	500	20	978	991	589	635	584.2	42.9	1.6	20-31.8
	600	24	1295	1308	813	749.3	692.2	47.7	1.6	20-35
300LB	50	2	267	283	165	127	92	22	1.6	8-19
	65	2-1/2	292	308	190	149	105	25	1.6	8-22
	80	3	318	333	210	168	170	29	1.6	8-22
	100	4	356	371	254	200	157	32	1.6	8-22
	125	5	400	416	279	235	186	35	1.6	8-22
	150	6	445	460	318	270	216	37	1.6	12-22
	200	8	533	549	381	330	270	41	1.6	12-25
	250	10	622	638	444	387.4	324	47.6	1.6	16-28.5
	300	12	711	727	521	450.8	381	50.8	1.6	16-31.8
	350	14	838	854	584	514.4	412.8	53.8	1.6	20-31.6
	400	16	964	879	648	571.5	469.9	57.2	1.6	20-35
	450	18	978	994	713	628.6	533.4	60.5	1.6	24-35
	500	20	1016	1035	775	685.8	584.2	63.5	1.6	24-35
	600	24	1346	1368	914	812.8	692.2	69.9	1.6	24-41.1
600LB	50	2	292	295	165	127	92	25.4	6.4	8-19
	65	2-1/2	330	333	190	149	105	29	6.4	8-22
	80	3	356	359	210	168	127	32	6.4	8-22
	100	4	432	435	273	216	157.2	38.5	6.4	8-25
	125	5	508	511	330	266.7	185.7	44.5	6.4	8-28.5
	150	6	559	562	356	292.1	215.9	47.8	6.4	12-28.5
	200	8	660	664	419	349.2	269.5	55.6	6.4	12-31.8
	250	10	787	791	508	431.8	323.8	63.5	6.4	16-35
	300	12	838	841	559	489	381	66.5	6.4	20-35
	350	14	889	892	603	527	412.8	69.9	6.4	20-38.1
	400	16	991	994	686	603.2	469.9	76.2	6.4	20-41.1
	450	18	1092	1095	743	654	533.4	82.6	6.4	20-44.5
	500	20	1194	1200	813	723.9	584.2	88.9	6.4	24-44.5
	600	24	1397	1407	940	838.2	692.2	101.6	6.4	24-50.8
