當前位置:主頁 > 產品中心 > 止回閥 >
對夾凸耳旋啟式止回閥

對夾凸耳旋啟式止回閥

  • 銷售熱線：0577-67952199
  • 銷售熱線：0577-67358500
  • 技術選型：0577-67952209

  • 產品詳情

  • 聯系我們

對夾凸耳旋啟式止回閥


對夾凸耳旋啟式止回閥

產品型號：TLH76H/TLH76Y

公稱壓力：Class150LB-2500LB

適用溫度：-29℃～425℃

適用介質：水、氣體、油品




產品簡介

----------------------------------------------------------------------

凸耳式對夾止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。

凸耳式對夾止回閥產品特點

1、適用于垂直或水平管道，安裝方便；
2、流道暢通，流體阻力??；
3、動作靈活，密封性能好；
4、閥門行程窄，關閉沖擊?。?/div>
5、整體結構，簡單緊湊，外形美觀；
6、使用壽命長，可靠性好。

凸耳式對夾止回閥執行標準

產品規范
Product
specification		 設計與制造
Design
manufacture		 結構長度
Structure
length		 壓力-溫度
Pressure
temperature		 法蘭尺寸
Flange size		 檢驗與實驗
Inspection
experiment
API 6D
API594		 ANSI B16.10
API 6D		 ANSI B16.34 ANSI B16.5 API1598
API 6D

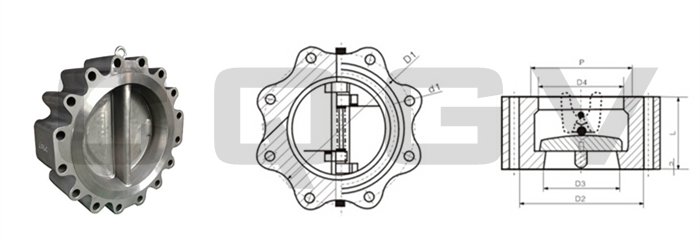

凸耳式對夾止回閥結構尺寸


LTH76H  150LB LTH76H  300LB
規格 Size 尺寸 Dimension 規格 Size 尺寸 Dimension
DN NPS L D1 D2 D3 D4 DN NPS L D1 D2 D3 D4
RF RTJ RF RTJ
50 2 60 120.5 92 102 51 56 50 2 60 127 92 108 51 58
65 2-1/2 67 139.7 105 121 65 73 65 2-1/2 67 149 105 127 65 73
80 3 73 152.5 127 133 80 88 80 3 73 168 127 146 80 88
100 4 73 190.5 157 171 102 108 100 4 73 200 157 175 102 108
125 5 86 215.9 186 194 127 132 125 5 86 235 186 210 127 132
150 6 98 241.5 216 219 152 160 150 6 98 270 216 241 152 160
200 8 127 298.5 270 273 203 210 200 8 127 330 270 302 203 210
250 10 146 362 324 330 254 266 250 10 146 387.4 324 356 254 266
300 12 181 431.8 381 406 305 310 300 12 181 450.8 381 413 305 310
350 14 184 476.2 413 425 350 355 350 14 222 514.4 413 457 350 355
400 16 191 539.8 470 483 400 405 400 16 232 571.5 470 508 400 405
450 18 203 577 533 546 450 455 450 18 264 628.6 533 575 450 455
500 20 219 635 584 597 500 505 500 20 292 685.8 584 635 500 505
600 24 222 749.3 692 711 600 605 600 24 318 812.8 692 652 600 608
LTH76H  600LB LTH76H  900LB
規格 Size 尺寸 Dimension 規格 Size 尺寸 Dimension
DN NPS L D1 D2 D3 D4 DN NPS L D1 D2 D3 D4
RF RTJ RF RTJ
50 2 60 127 92 108 51 58 50 2 70 165.1 92 124 51 58
65 2-1/2 67 149 100 127 65 73 65 2-1/2 83 190.5 105 137 65 73
80 3 73 168 127 146 80 88 80 3 83 190.5 127 156 80 90
100 4 79 216 157 175 102 108 100 4 102 234.9 157 181 102 108
125 5 105 266.7 186 210 127 136 125 5 110 279.4 186 216 127 136
150 6 136 292.1 216 241 152 162 150 6 159 317.5 216 241 150 162
200 8 165 349.2 270 302 200 212 200 8 206 393.7 270 308 200 212
250 10 213 431.8 324 356 250 266 250 10 241 469.9 324 362 250 266
300 12 229 489 384 413 305 312 300 12 292 533.4 381 419 305 312
350 14 273 527 413 457 337 355 350 14 356 558.8 413 467 337 355
400 16 305 603.2 470 508 387 400 400 16 384 615.9 270 524 387 400
450 18 362 654 533 575 438 450 450 18 451 685.8 533 594 438 450
500 20 368 723.9 584 635 489 500 500 20 451 749.3 584 648 487 496
600 24 438 838.2 692 749 591 600 600 24 495 901.7 692 772 591 600
LTH76H  1500LB LTH76H  2500LB
規格 Size 尺寸 Dimension 規格 Size 尺寸 Dimension
DN NPS L D1 D2 D3 D4 DN NPS L D1 D2 D3 D4
RF RTJ RF RTJ
50 2 70 165.1 92 124 51 58 50 2 70 171.4 92 133 42 48
65 2-1/2 83 190.5 105 137 65 73 65 2-1/2 83 196.8 105 149 52 58
80 3 83 203.2 127 168 80 90 80 3 86 228.6 127 168 62 68
100 4 102 241.3 157 191 102 108 100 4 105 273 157 203 88 94
125 5 110 292.1 186 229 127 136 125 5 110 323.8 186 241 100 106
150 6 159 317.5 216 248 150 162 150 6 159 368.3 216 279 150 162
200 8 206 393.7 270 318 200 212 200 8 206 438.1 270 340 180 186
250 10 248 482.6 324 371 254 266 250 10 254 539.7 324 425 225 232
300 12 305 571.5 381 438 305 312 300 12 305 619.1 381 495 266 272
350 14 356 635 413 489 337 355 - - - - - - - -
400 16 384 704.8 470 546 387 400 - - - - - - - -
