軸流式止回閥

產品型號：ZLH41H/ZLH41Y

公稱壓力：Class150LB-2500LB

適用溫度：-29℃～425℃

適用介質：水、氣體、油品

產品簡介

----------------------------------------------------------------------

軸流式止回閥具有一般止回閥的功能外，它還設計有減震彈簧，具有消聲、減震效果，便于用戶現場檢修，獨特的軸流式結構具有流阻小，流量大，外形尺寸小等特點，是國內外油氣集輸管網系統，特別是輸油泵出口。適用于油、氣、水漿液管道系統，防止介質逆流使用。

軸流式止回閥結構特點

1、單體機構，重量輕，剛性好，便于維護。
2、彈簧的推力使閥瓣在即使無介質壓力時，也能處于關閉位置。
3、良好的支撐方式使閥門無論處于什么安裝位置，閥瓣和閥座都能良好對中，故閥門可以任意安裝。
4、閥門外形的流線型設計與體腔流線型設計的組合構成了軸流式止回閥流線型流道，精確的計算和設計使流道的過留面積充分保持一致，壓力損失小，流態穩定，無汽蝕。閥瓣在介質流動時產生負壓及彈簧推力下回座，無介質對閥瓣背面直接沖擊，因此軸流式止回閥是低噪音閥門
5、閥瓣前后兩端支承和閥瓣軸的特殊表面處理和結構設計，克服了這類閥門在使用中發生卡阻的現象。

軸流式止回閥執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	壓力-溫度 Pressure temperature	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
	API 6D ASME B16.34	API 6D ANSI B16.10	ANSI B16.34	ANSI B16.5	API1598

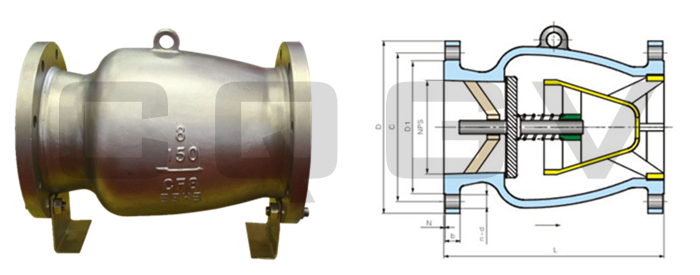

軸流式止回閥結構尺寸

磅級 Class	規格 Size		尺寸 Dimension
	DN	NPS	L		D	D1	D2	b	f	Z-d0
			RF	RTJ
150LB	50	2	203	216	152	120.5	92	16	1.6	4-19
	65	2-1/2	216	229	178	139.7	105	18	1.6	4-19
	80	3	241	254	190	152.5	127	19	1.6	4-19
	100	4	292	305	229	190.5	157	24	1.6	8-19
	125	5	330	343	254	215.9	186	24	1.6	8-22
	150	6	356	368	279	241.5	261	26	1.6	8-22
	200	8	495	508	343	298.5	270	29	1.6	8-22
	250	10	622	635	406	362	324	31	1.6	12-25
	300	12	699	711	483	431.8	381	31.8	1.6	12-25
	350	14	787	800	533	476.2	412.8	35	1.6	12-28.5
	400	16	864	876	597	539.8	469.9	36.6	1.6	16-28.5
	450	18	978	991	635	577	533.4	39.7	1.6	16-31.8
	500	20	978	991	589	635	584.2	42.9	1.6	20-31.8
	600	24	1295	1308	813	749.3	692.2	47.7	1.6	20-35
300LB	50	2	267	283	165	127	92	22	1.6	8-19
	65	2-1/2	292	308	190	149	105	25	1.6	8-22
	80	3	318	333	210	168	170	29	1.6	8-22
	100	4	356	371	254	200	157	32	1.6	8-22
	125	5	400	416	279	235	186	35	1.6	8-22
	150	6	445	460	318	270	216	37	1.6	12-22
	200	8	533	549	381	330	270	41	1.6	12-25
	250	10	622	638	444	387.4	324	47.6	1.6	16-28.5
	300	12	711	727	521	450.8	381	50.8	1.6	16-31.8
	350	14	838	854	584	514.4	412.8	53.8	1.6	20-31.6
	400	16	964	879	648	571.5	469.9	57.2	1.6	20-35
	450	18	978	994	713	628.6	533.4	60.5	1.6	24-35
	500	20	1016	1035	775	685.8	584.2	63.5	1.6	24-35
	600	24	1346	1368	914	812.8	692.2	69.9	1.6	24-41.1
600LB	50	2	292	295	165	127	92	25.4	6.4	8-19
	65	2-1/2	330	333	190	149	105	29	6.4	8-22
	80	3	356	359	210	168	127	32	6.4	8-22
	100	4	432	435	273	216	157.2	38.5	6.4	8-25
	125	5	508	511	330	266.7	185.7	44.5	6.4	8-28.5
	150	6	559	562	356	292.1	215.9	47.8	6.4	12-28.5
	200	8	660	664	419	349.2	269.5	55.6	6.4	12-31.8
	250	10	787	791	508	431.8	323.8	63.5	6.4	16-35
	300	12	838	841	559	489	381	66.5	6.4	20-35
	350	14	889	892	603	527	412.8	69.9	6.4	20-38.1
	400	16	991	994	686	603.2	469.9	76.2	6.4	20-41.1
	450	18	1092	1095	743	654	533.4	82.6	6.4	20-44.5
	500	20	1194	1200	813	723.9	584.2	88.9	6.4	24-44.5
	600	24	1397	1407	940	838.2	692.2	101.6	6.4	24-50.8
900LB	50	2	368	371	216	165.1	92	38.5	6.4	8-26
	65	2-1/2	419	422	244	190.5	105	41.5	6.4	8-29
	80	3	381	384	241	190.5	127	38.5	6.4	8-26
	100	4	457	460	292	234.9	157.2	44.5	6.4	8-32
	125	5	559	562	349	279.4	185.7	51	6.4	8-35
	150	6	610	613	381	317.5	215.9	56	6.4	12-32
	200	8	737	740	470	393.7	269.5	63.5	6.4	12-39
	250	10	838	841	545	469.9	323.8	70	6.4	16-39
	300	12	965	968	610	533.4	381	79.5	6.4	20-39
	350	14	1029	1038	640	558.8	412.8	86	6.4	20-42
	400	16	1130	1140	705	615.9	469.9	89	6.4	20-45
1500LB	50	2	368	371	216	165.1	92	38.5	6.4	8-26
	65	2-1/2	419	422	244	190.5	105	41.5	6.4	8-29
	80	3	470	473	267	203.2	127	48	6.4	8-32
	100	4	546	549	311	241.3	157.2	54	6.4	8-35
	125	5	673	676	375	292.1	185.7	73.5	6.4	8-42
	150	6	705	711	394	317.5	215.9	83	6.4	12-39
	200	8	832	841	492	393.7	269.5	92	6.4	12-45
	250	10	991	1000	585	482.6	323.8	108	6.4	12-51
	300	12	1130	1146	675	571.5	381	124	6.4	16-54
2500LB	50	2	451	454	235	171.4	92	51	6.4	8-29
	65	2-1/2	508	514	267	196.8	105	57.5	6.4	8-32
	80	3	578	584	305	228.6	127	67	6.4	8-35
	100	4	673	683	356	273	157.2	76.5	6.4	8-42
	125	5	794	807	419	323.8	185.7	92.5	6.4	8-48
	150	6	914	927	483	368.3	215.9	108	6.4	8-54
	200	8	1022	1038	550	438.1	269.5	127	6.4	12-54
	250	10	1270	1292	675	539.7	323.8	165.5	6.4	12-67
