當前位置:主頁 > 產品中心 > 截止閥 >
J61Y鍛鋼截止閥

J61Y鍛鋼截止閥

  • 銷售熱線：0577-67952199
  • 銷售熱線：0577-67358500
  • 技術選型：0577-67952209

  • 產品詳情

  • 聯系我們

J61Y鍛鋼截止閥


J61Y鍛鋼截止閥

產品型號：J41H/J11H/J61H/J41Y/J61Y/J11Y

公稱壓力：Class150-2500LB/PN1.6-42.0MPa

適用溫度：-29-570℃

適用介質：水、蒸汽、油品




產品簡介

----------------------------------------------------------------------

鍛鋼截止閥系列產品是按照API602進行設計的高壓截止閥，閥體和閥蓋為A105、F22、F11、C5、F304、F316、F321等材料整體鍛造而成,閥體閥蓋通過螺栓連連接，按照連接方式不同分為法蘭鍛鋼截止閥、螺紋鍛鋼截止閥和焊接鍛鋼截止閥，壓力等級為：Class150-Class2500，公稱通徑：1/4-2″。廣泛應用于石油化工、電力、化工的裝置和管路。

鍛鋼截止閥產品特點

1、閥門采用模鍛工藝、結構緊湊、造型美觀、縮徑流道。閥體閥蓋采用明桿支架螺栓連接。
2、密封面可根據使用的工況選擇Cr13不銹鋼、STL硬質合金。填料可選擇柔性石墨或者PTFE。
3、閥瓣為圓錐形，閥桿設有倒密封，密封性好。閥桿表面經氮化處理，具有良好的抗腐蝕性、抗摩擦性。密封可靠，操作靈活，啟閉力矩小。
4、可選用各種配管標準及連接形式（如：承插焊、對焊、螺紋連接）。

鍛鋼截止閥產品執行標準

產品規范
Product
specification
設計與制造
Design
manufacture
承插焊連接
Socket welded
對焊連接
Butt welding
螺紋連接
Threaded
connections
法蘭尺寸
Flange size
檢驗與實驗
Inspection
experiment
API 602
BS5352
ANSI B16.34
ANSI B16.11
JIS B2306
JB/T1715
ANSI B16.25
JB/T12224
ANSI B1.20.1
JIS B0203
JB/T7306
ANSI B16.5
JB/T79
HG20592
API1598
GB/T13927

J61H/J11H鍛鋼截止閥主要零配件材質

序號
NO.
零件名稱
Parts name
材料 Material
ASTM A105
A350 LF2
A182 F11
A182 F22
A182 F304
A182 F316
1
閥體 Body
ASTM A105
A350 LF2
A182 F11
A182 F22
A182 F304
A182 F316
2
閥座 Seat
13Cr
13Cr
13Cr
13Cr
304
316
3
閥瓣 Disc
A276 430
A276 430
F304+STL
F304+STL
F304+STL
F316+STL
4
閥桿 Stem
A182 F6a
A182 F6a
A182 F11
A182 F22
A182 F304
A182 F316
5
墊片 Gasket
柔性石墨 Flexible graphite
PTFE
6
閥蓋 Bonnet
ASTM A105
A350 LF2
A182 F11
A182 F22
A182 F304
A182 F316
7
填料 Filler
柔性石墨 Flexible graphite
PTFE
8
螺栓 Bolt
A193 B7
A193 B7
A193 B16
A193 B16
A193 B8
A193 B8M
9
銷 Pin
A276 420
A276 420
A276 420
A276 420
A182 F304
A182 F316
10
壓蓋 Gland
A276 410
A276 410
A276 410
A276 410
A182 F304
A182 F316
11
壓板 Press plate
ASTM A105
A350 LF2
A182 F11
A182 F22
A182 F304
A182 F316
12
螺栓 Bolt
A193 B7
A193 B7
A193 B16
A193 B16
A193 B8
A193 B8M
13
螺母 Nut
A194 2H
A194 2H
A194 4
A194 4
A194 8
A194 8M
14
閥桿螺母 Stem nut
A276 420
A276 420
A276 420
A276 420
A276 420
A276 420
15
墊片 Gasket
A276 410
A276 410
A276 410
A276 410
A276 410
A276 410
16
手輪 Hand wheel
A197
A197
A197
A197
A197
A197
17
鎖緊螺母 Nut
A194 2H
A194 2H
A194 4
A194 4
A194 8
A194 8M

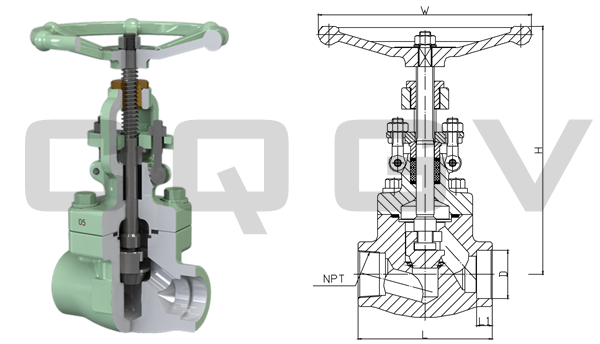

J61H/J11H鍛鋼截止閥外形連接尺寸


Class150-800LB/PN1.6-10.0MPa連接尺寸
通徑
Path		 規格 Size 尺寸 Dimension
L 國標 GB 美標 ANSI 日標 JIS ANSI BS JIS W H
NPS DN D L1 D L1 D L1 NPT RC PT
縮徑 RP 3/8 10 79 18 10 17.6 9.6 17.9 9.6 3/8 3/8 3/8 100 166
1/2 15 79 22.5 10 21.8 9.6 22.2 9.6 1/2 1/2 1/2 100 166
3/4 20 92 28.5 11 27.1 12.7 27.7 12.7 3/4 3/4 3/4 100 169
1 25 111 34.5 12 33.8 12.7 34.5 12.7 1 1 1 125 193
1-1/4 32 120 43 14 42.6 12.7 43.2 12.7 1-1/4 1-1/4 1-1/4 160 236
1-1/2 40 120 49 15 48.7 12.7 49.1 12.7 1-1/2 1-1/2 1-1/2 160 246
2 50 140 61.2 16 61.2 15.9 61.2 15.9 2 2 2 180 283
全徑 FP 3/8 10 79 18 10 17.6 9.6 17.9 9.6 3/8 3/8 3/8 100 166
1/2 15 92 22.5 10 21.8 9.6 22.2 9.6 1/2 1/2 1/2 100 169
3/4 20 111 28.5 11 27.1 12.7 27.7 12.7 3/4 3/4 3/4 125 193
1 25 120 34.5 12 33.8 12.7 34.5 12.7 1 1 1 160 236
1-1/4 32 120 43 14 42.6 12.7 43.2 12.7 1-1/4 1-1/4 1-1/4 160 246
1-1/2 40 140 49 15 48.7 12.7 49.1 12.7 1-1/2 1-1/2 1-1/2 180 283
2 50 178 61.2 16 61.2 15.9 61.2 15.9 2 2 2 200 330
Class900-1500LB/PN16.0-25.0MPa連接尺寸
規格 Size 尺寸 Dimension
L 國標 GB 美標 ANSI 日標 JIS ANSI BS JIS W H
NPS DN D L1 D L1 D L1 NPT 60° RC 55° PT 55°
3/8 10 92 18 10 17.6 9.6 17.9 9.6 3/8 3/8 3/8 100 166
1/2 15 111 22.5 10 21.8 9.6 22.2 9.6 1/2 1/2 1/2 100 169
3/4 20 111 28.5 11 27.1 12.7 27.7 12.7 3/4 3/4 3/4 125 193
1 25 120 34.5 12 33.8 12.7 34.5 12.7 1 1 1 160 236
1-1/4 32 120 43 14 42.6 12.7 43.2 12.7 1-1/4 1-1/4 1-1/4 160 246
1-1/2 40 140 49 15 48.7 12.7 49.1 12.7 1-1/2 1-1/2 1-1/2 180 283
2 50 178 61.2 16 61.2 15.9 61.2 15.9 2 2 2 200 330

自密封鍛鋼截止閥主要零配件材質

序號
NO.
零件名稱
Parts name
材料 Material
ASTM A105
A350 LF2
A182 F11
A182 F22
A182 F304
A182 F316
1
閥體 Body
ASTM A105
A350 LF2
A182 F11
A182 F22
A182 F304
A182 F316
2
閥座 Seat
13Cr
13Cr
13Cr
13Cr
304
316
3
閥瓣 Disc
A276 430
A276 430
F304+STL
F304+STL
F304+STL
F316+STL
4
閥桿 Stem
A182 F6a
A182 F6a
A182 F11
A182 F22
A182 F304
A182 F316
5
閥蓋 Bonnet
ASTM A105
A350 LF2
A182 F11
A182 F22
A182 F304
A182 F316
6
自密封座 Self-sealing seat
A182 F6a
A182 F6a
A182 F304
A182 F304
A182 F304
A182 F316
7
自密封環 The sealing ring
A182 F304
A182 F304
A182 F304
A182 F304
A182 F304
A182 F316
8
螺栓 Bolt
A193 B7
A193 B7
A193 B16
A193 B16
A193 B8
A193 B8M
9
銷 Pin
A276 420
A276 420
A276 420
A276 420
A182 F304
A182 F316
10
填料 Filler
柔性石墨 Flexible graphite
PTFE
11
螺母 Nut
A194 2H
A194 2H
A194 4
A194 4
A194 8
A194 8M
12
壓蓋 Gland
A276 410
A276 410
A276 410
A276 410
A182 F304
A182 F316
13
壓板 Press plate
ASTM A105
A350 LF2
A182 F11
A182 F22
A182 F304
A182 F316
14
螺母 Nut
A194 2H
A194 2H
A194 4
A194 4
A194 8
A194 8M
15
閥桿螺母 Stem nut
A276 420
A276 420
A276 420
A276 420
A276 420
A276 420
16
手輪 Hand wheel
A197
A197
A197
A197
A197
A197
17
鎖緊螺母 Nut
A194 2H
A194 2H
A194 4
A194 4
A194 8
A194 8M

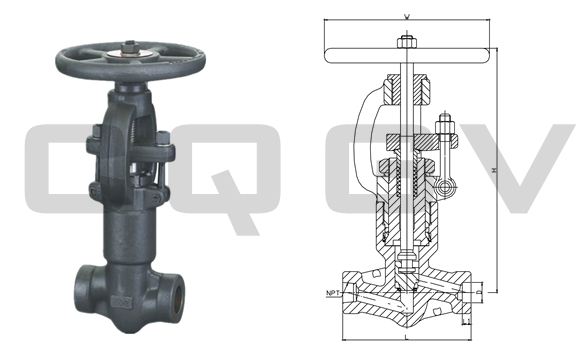

自密封鍛鋼截止閥外形連接尺寸

壓力等級
Class
規格 Size
尺寸 Dimension
900LB
1500LB
2500LB
國標 GB
美標 ANSI
日標 JIS
ANSI
BS
JIS
W
H
NPS
DN
L
D
L1
D
L1
D
L1
NPT 60°
RC 55°
PT 55°
900LB
2500LB
1/2
15
140
140
186
22.5
10
21.8
9.6
22.2
9.6
1/2
1/2
1/2
160
321
3/4
20
140
140
186
28.5
11
27.1
12.7
27.7
12.7
3/4
3/4
3/4
160
321
1
25
140
140
186
34.5
12
33.8
12.7
34.5
12.7
1
1
1
180
321
1-1/4
32
178
178
232
43
14
42.6
12.7
43.2
12.7
1-1/4
1-1/4
1-1/4
200
380
1-1/2
40
178
178
232
49
15
48.7
12.7
49.1
12.7
1-1/2
1-1/2
1-1/2
250
414
2
50
216
216
279
61.2
16
61.2
15.9
61.2
15.9
2
2
2
280
502

法蘭鍛鋼截止閥主要零配件材質

序號
NO.
零件名稱
Parts name
材料 Material
ASTM A105
A350 LF2
A182 F11
A182 F22
A182 F304
A182 F316
1
閥體 Body
ASTM A105
A350 LF2
A182 F11
A182 F22
A182 F304
A182 F316
2
閥座 Seat
13Cr
13Cr
13Cr
13Cr
304
316
3
閥瓣 Disc
A276 430
A276 430
F304+STL
F304+STL
F304+STL
F316+STL
4
閥桿 Stem
A182 F6a
A182 F6a
A182 F11
A182 F22
A182 F304
A182 F316
5
墊片 Gasket
柔性石墨 Flexible graphite
PTFE
6
閥蓋 Bonnet
ASTM A105
A350 LF2
A182 F11
A182 F22
A182 F304
A182 F316
7
填料 Filler
柔性石墨 Flexible graphite
PTFE
8
螺栓 Bolt
A193 B7
A193 B7
A193 B16
A193 B16
A193 B8
A193 B8M
9
銷 Pin
A276 420
A276 420
A276 420
A276 420
A182 F304
A182 F316
10
壓蓋 Gland
A276 410
A276 410
A276 410
A276 410
A182 F304
A182 F316
11
壓板 Press plate
ASTM A105
A350 LF2
A182 F11
A182 F22
A182 F304
A182 F316
12
螺栓 Bolt
A193 B7
A193 B7
A193 B16
A193 B16
A193 B8
A193 B8M
13
螺母 Nut
A194 2H
A194 2H
A194 4
A194 4
A194 8
A194 8M
14
閥桿螺母 Stem nut
A276 420
A276 420
A276 420
A276 420
A276 420
A276 420
15
墊片 Gasket
A276 410
A276 410
A276 410
A276 410
A276 410
A276 410
16
手輪 Hand wheel
A197
A197
A197
A197
A197
A197
17
鎖緊螺母 Nut
A194 2H
A194 2H
A194 4
A194 4
A194 8
A194 8M

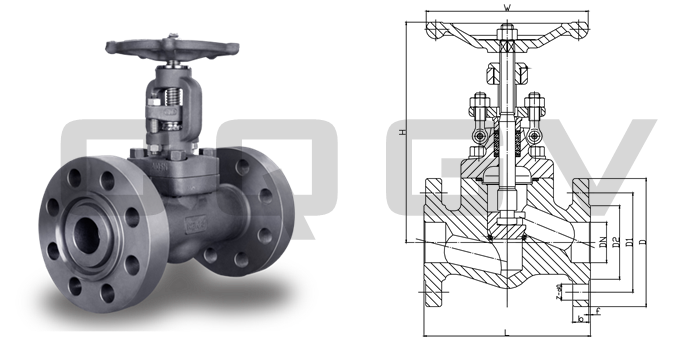

法蘭鍛鋼截止閥外形連接尺寸

壓力等級
Class
規格 Size
尺寸 Dimension
L
D
D1
D2
b
f
Z-d0
W
H
DN
NPS
RF
RTJ
150LB
15
1/2
108
119
89
60.5
35
11.5
1.6
4-15
100
169
20
3/4
117
130
98
70
43
11.5
1.6
4-15
125
193
25
1
127
140
108
79.5
51
12
1.6
4-15
160
230
32
1-1/4
140
153
117
89
64
13
1.6
4-15
160
246
40
1-1/2
165
178
127
98.5
73
15
1.6
4-15
180
283
50
2
203
216
152
120.5
92
16
1.6
4-19
200
330
300LB
15
1/2
152
164
95
66.5
35
14.3
1.6
4-15
100
169
20
3/4
178
191
117
82.5
43
15.9
1.6
4-19
125
193
25
1
203
216
124
89
51
17.5
1.6
4-19
160
230
32
1-1/4
216
229
133
98.5
64
19.1
1.6
4-19
160
246
40
1-1/2
229
241
156
114.5
73
20.7
1.6
4-22
180
283
50
2
267
283
165
127
92
22
1.6
8-19
200
330
600LB
15
1/2
165
168
95
66.5
35
14.3
6.4
4-16
100
169
20
3/4
190
193
118
82.5
43
15.9
6.4
4-19
125
193
25
1
216
219
124
89
51
17.5
6.4
4-19
160
230
32
1-1/4
229
232
133
98.5
64
21
6.4
4-19
160
246
40
1-1/2
241
243
156
114.5
73
22.3
6.4
4-22
180
283
50
2
292
295
165
127
92
25.4
6.4
8-19
200
330
900LB
15
1/2
216
165
121
82.5
35
22.5
6.4
4-23
125
197
20
3/4
229
190
130
89
43
25.5
6.4
4-23
125
197
25
1
254
216
149
101.6
51
29
6.4
4-26
160
236
32
1-1/4
279
241
159
111.1
64
29
6.4
4-26
160
246
40
1-1/2
305
292
178
123.8
73
32
6.4
4-29
180
293
50
2
368
371
216
165.1
92
38.5
6.4
8-26
200
330
1500LB
15
1/2
216
165
121
82.5
35
22.5
6.4
4-23
125
197
20
3/4
229
190
130
89
43
25.5
6.4
4-23
125
197
25
1
254
216
149
101.6
51
29
6.4
4-26
160
236
32
1-1/4
279
241
159
111.1
64
29
6.4
4-26
160
246
40
1-1/2
305
292
178
123.8
73
32
6.4
4-29
180
293
50
2
368
371
216
165.1
92
38.5
6.4
8-26
200
330

訂貨須知：
一、①鍛鋼截止閥產品名稱與型號
    ②鍛鋼截止閥口徑，壓力，材質，連接方式及介質和溫度。
    ③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定鍛鋼截止閥型號，請按鍛鋼截止閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
此文關鍵詞：鍛鋼截止閥

訂購：J61Y鍛鋼截止閥
