當前位置:主頁 > 產品中心 > 截止閥 >
J641H氣動截止閥

J641H氣動截止閥

  • 銷售熱線：0577-67952199
  • 銷售熱線：0577-67358500
  • 技術選型：0577-67952209

  • 產品詳情

  • 聯系我們

J641H氣動截止閥


J641H氣動截止閥

產品型號：J641H/J641Y/J641W

公稱壓力：PN10-PN320

適用溫度：-29-425℃

適用介質：水、蒸汽、油品




產品簡介

----------------------------------------------------------------------

        J641H氣動截止閥由法蘭鑄鋼截止閥、直行程氣缸、電磁閥、限位開關和氣源附件等組成的自控閥門系統，氣動截止閥是一種依靠壓縮空氣驅動可實現遠距離、大規模集中控制的自控閥門。通常用在需要頻繁開閉且要求開閉時間較快的場合，或者是安裝不方便人工控制的特殊位置空間，特別適合工藝現場沒有電源等驅動源需集中閥門的開閉的工藝管道或者裝置中。

氣動截止閥產品特點

1、采用加大型特殊硬化工藝處理的閥桿以適應氣動截止閥一般開閉頻繁，速度快的工藝特點，防止閥桿彎曲變形失效而減短閥門壽命；

2、可選擇單作用氣缸 或者雙作用氣缸以使用不同的工藝要求；

3、選用不同的閥門主體材料可使用于空氣、水、蒸汽、油及硝酸、醋酸等對種介質流體；

4、選用防爆電磁閥可用于需要防爆的工作環境；

5、可根據客戶要求選用不同的零部件用于特殊工藝環境

氣動截止閥產品執行標準

產品規范
Product
specification		 設計與制造
Design
manufacture		 結構長度
Structure
length		 壓力-溫度
Pressure
temperature		 法蘭尺寸
Flange size		 檢驗與實驗
Inspection experiment
API 600
GB/T 12235		 ANSI B16.10
GB/T 12221		 ANSI B16.34
GB/T 9131		 ANSI B16.5
JB/T 79
HG 20592		 API 598
GB/T 13927
JB/T 9094

氣動截止閥主要零件材質

序號
NO.		 零件名稱
Parts name		 材料 Material
WCB/Trim 1 WCB/Trim 5 WCB/Trim 8 CF8/304 CF8M/316
1 閥體 Body A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M
2 閥座 Seat A105+13Cr A105+STL A105+13Cr A351 CF8 A351 CF8M
3 閥瓣 Disc A216 WCB+13Cr A216 WCB+STL A216 WCB+STL A351 CF8 A351 CF8M
4 閥桿 Stem A182 F6a A182 F6a A182 F6a A182 F304 A182 F316
5 閥瓣蓋 Disc cover A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M
6 閥蓋螺母 Bonnet nut A194 2H A194 2H A194 2H A194 8 A194 8M
7 閥蓋螺柱 Bonnet stud A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M
8 墊片 Gasket Soft lron+Graphite or 304+Graphite 304+Graphite 316+Graphite
9 上密封座 Upper seal A182 F6a A182 F6a A182 F6a A351 CF8 A351 CF8M
10 閥蓋 Bonnet A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M
11 填料 Filler 柔性石墨 Flexible graphite
12 銷 Pin ASTM A36 ASTM A36 ASTM A36 304SS 316SS
13 螺釘 Screw A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M
14 壓套 Gland A182 F6a A182 F6a A182 F6a A182 F304 A182 F316
15 壓板 Press plate A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M
16 吊環螺母 Ring nut A194 2H A194 2H A194 2H A194 8 A194 8M
17 閥桿螺母 Stem nut A194 2H A194 2H A194 2H A194 8 A194 8M
18 手輪 Hand wheel 球墨鑄鐵 Ductile iron
19 鎖緊螺母 Hand wheel nut 碳鋼 Carbon steel

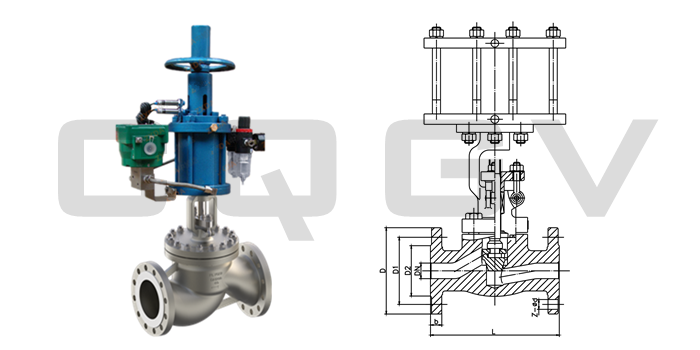

氣動截止閥主要外形尺寸

壓力級
MPa		 公稱通徑
DN		 尺寸 Dimension
L D D1 D2 b f Z-d
J641H
1.6MPa		 15 130 95 65 45 14 2 4-14
20 150 105 75 55 16 2 4-14
25 160 115 85 65 16 2 4-14
32 180 135 100 78 18 2 4-18
40 200 145 110 85 18 2 4-18
50 230 160 125 100 20 3 4-18
65 290 180 145 120 20 3 4-18
80 310 195 160 135 20 3 8-18
100 350 215 180 155 22 3 8-18
125 400 245 210 185 22 3 8-18
150 480 280 240 210 24 3 8-23
200 600 335 295 265 26 3 12-23
250 650 405 355 320 28 3 12-25
300 750 460 410 375 30 4 12-25
J641H
2.5MPa		 15 130 95 65 45 14 2 4-14
20 150 105 75 55 16 2 4-14
25 160 115 85 65 16 2 4-14
32 180 135 100 78 18 2 4-18
40 200 145 110 85 18 2 4-18
50 230 160 125 100 22 3 4-18
65 290 180 145 120 22 3 8-18
80 310 195 160 135 24 3 8-18
100 350 230 190 160 26 3 8-23
125 400 270 220 188 26 3 8-25
150 480 300 250 218 28 3 8-25
200 600 360 310 278 30 3 12-25
250 650 425 370 332 32 3 12-30
300 750 485 430 390 34 4 16-30
J641H
4.0MPa		 15 130 95 65 45 14 2 4-14
20 150 105 75 55 16 2 4-14
25 160 115 85 65 16 2 4-14
32 180 135 100 78 18 2 4-18
40 200 145 110 85 18 2 4-18
50 230 160 125 100 20 3 4-18
65 290 180 145 120 22 3 8-18
80 310 195 160 135 24 3 8-18
100 350 230 190 160 24 3 8-23
125 400 270 220 188 26 3 8-25
150 480 300 250 218 28 3 8-25
200 600 375 320 282 34 3 12-30
J641H
6.4MPa		 15 170 105 75 55 18 2 4-14
20 190 125 90 68 20 2 4-14
25 210 135 100 78 22 2 4-18
32 230 150 110 82 24 2 4-18
40 260 165 125 95 24 2 4-23
50 300 175 135 105 26 3 4-23
65 340 200 160 130 26 3 8-23
80 380 210 170 140 28 3 8-23
100 430 250 200 168 30 3 8-25
125 500 295 240 202 34 3 8-30
150 550 340 280 240 36 3 8-34
200 650 405 345 300 42 3 12-34

訂貨須知：

一、①氣動截止閥產品名稱與型號
    ②氣動截止閥口徑，壓力，材質，連接方式及介質和溫度。
    ③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定氣動截止閥型號，請按氣動截止閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
