固定式電動球閥

產品型號：Q947F/Q947Y

公稱壓力：PN16-PN320/Class150LB-2500LB

適用溫度：-196℃-425℃

適用介質：水、蒸汽、油品等

產品簡介

----------------------------------------------------------------------

固定式電動球閥系列產品采用上下兩根閥桿固定球體結構，依靠閥座彈簧預緊力介質推力共同作用達到密封效果，適用高壓力和大口管線，特別是公稱壓力在10.0MPa以上，公稱通徑DN250以上的管路中，固定球閥廣泛應用于石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域。

固定式電動球閥產品特點

1、操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩；
2、密封性能可靠：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能；
3、防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求；
4、自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復；
5、排泄管路：閥體上下均設置排泄孔，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。

固定式電動球閥產品執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	焊接連接 Welded connection	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
	API 608 API 6D	ANSI B16.10 API 6D	ASME B16.25	ANSI B16.5	API1598 API 6D

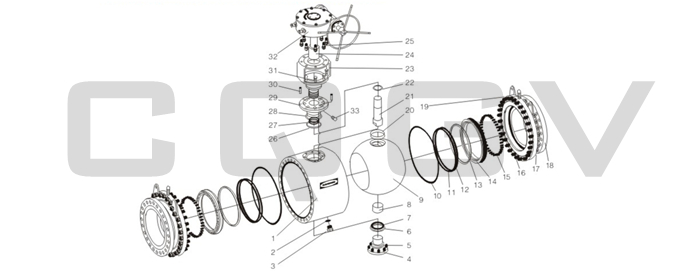

固定式電動球閥主要零件材料

序號 NO.	零件名稱 Parts name	材料 Material
		WCB/ F6a	WCB/304	WCB/316	CF8	CF8M
1	閥體 Body	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
2	螺柱 Bolt	A192 2H	A192 2H	A192 2H	A194 8	A194 8M
3	螺母 Nut	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
4	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
5	軸套 Bushing	A182 F304	A182 F304	A182 F316	A182 F304	A182 F316
6	隔圈 Spacer	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
7	閥桿 Stem	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
8	鍵 Key	碳鋼 Carbon steel			不銹鋼Stainless steel
9	鍵 Key	碳鋼 Carbon steel			不銹鋼Stainless steel
10	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
11	墊片 Gasket	石墨 Graphite	石墨 Graphite	石墨 Graphite	石墨 Graphite	石墨 Graphite
12	壓蓋 Gland	A105	A105	A105	A182 F304	A182 F316
13	螺釘 Screw	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
14	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
15	蝸輪 Worm gear	碳鋼 Carbon steel
16	球體 Ball	A182 F6a+Ni60	A182 F304+Ni60	A182 F316+Ni60	A182 F304+Ni60	A182 F316+Ni60
17	閥座 Seat	A182 F6a+Ni60	A182 F304+Ni60	A182 F316+Ni60	A182 F304+Ni60	A182 F316+Ni60
18	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
19	閥座 Seat	A182 F6a+Ni60	A182 F304+Ni60	A182 F316+Ni60	A182 F304+Ni60	A182 F316+Ni60
20	彈簧 Spring	SS304/Inconel 750	SS304/Inconel 750	SS316/Inconel 750	SS304/Inconel 750	SS316/Inconel 750
21	墊片 Gasket	石墨 Graphite	石墨 Graphite	石墨 Graphite	石墨 Graphite	石墨 Graphite
22	螺柱 Bolt	A192 2H	A192 2H	A192 2H	A194 8	A194 8M
23	螺母 Nut	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
24	閥蓋 Cover	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
25	下軸 Lower shaft	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
26	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
27	調整墊 Adjustment mats	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
28	下端蓋 Lower end cap	A105	A105	A105	A182 F304	A182 F316
29	螺釘 Screw	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M

固定式電動球閥性能參數

公稱壓力 PN(MPa)	最高使用壓力	試驗壓力(MPa)			壓力級	最高使用壓力	試驗壓力(MPa)
	（MPa）	殼體	高壓液壓封	低壓氣密封		(Mpa)	殼體	高壓液壓封	低壓氣密封
1.6	1.6	2.4	1.76	0.6	CLASS150	1.94	2.94	2.16	0.6
2.5	2.5	3.75	2.75		CLASS300	5.1	7.67	5.62
4.0	4.0	6.0	4.4		CLASS600	10.2	15.3	11.23
6.4	6.4	9.6	7		CLASS900	15.1	23	16.85
10.0	10.0	15	11		CLASS1500	25.1	37.5	27.5
適用工況	適用介質		水、蒸汽、含固體介質，腐蝕性介質等
	適用溫度		-29℃～≤425℃
	執行機構		開關型、調節型、智能型、智能一體化

固定式電動球閥主要外形結構尺寸

磅級 Class	規格 Size		尺寸 Dimension
	DN	NPS	L	D	D1	D2	b	f	Z-d0
150LB	50	2	178	152	120.5	92	16	1.6	4-19
	65	2-1/2	190	178	139.7	105	18	1.6	4-19
	80	3	203	190	152.5	127	19	1.6	4-19
	100	4	229	229	190.5	157	24	1.6	8-19
	125	5	256	254	215.9	186	24	1.6	8-22
	150	6	394	279	241.5	261	26	1.6	8-22
	200	8	457	343	298.5	270	29	1.6	8-22
	250	10	533	406	362	324	31	1.6	12-25
	300	12	610	483	431.8	381	31.8	1.6	12-25
	350	14	686	533	476.2	412.8	35	1.6	12-28.5
	400	16	762	597	539.8	469.9	36.6	1.6	16-28.5
	450	18	864	635	577	533.4	39.7	1.6	16-31.8
	500	20	914	589	635	584.2	42.9	1.6	20-31.8
	600	24	1067	813	749.3	692.2	47.7	1.6	20-35
	700	28	1245	837	795.5	762	43	1.6	40-22
	800	32	1372	887	900	864	44	1.6	48-22
	900	36	1524	1057	1009.5	972	51	1.6	44-26
300LB	50	2	216	165	127	92	22	1.6	8-19
	65	2-1/2	241	190	149	105	25	1.6	8-22
	80	3	283	210	168	170	29	1.6	8-22
	100	4	305	254	200	157	32	1.6	8-22
	125	5	381	279	235	186	35	1.6	8-22
	150	6	403	318	270	216	37	1.6	12-22
	200	8	502	381	330	270	41	1.6	12-25
	250	10	568	444	387.4	324	47.6	1.6	16-28.5
	300	12	648	521	450.8	381	50.8	1.6	16-31.8
	350	14	762	584	514.4	412.8	53.8	1.6	20-31.6
	400	16	838	648	571.5	469.9	57.2	1.6	20-35
	450	18	814	713	628.6	533.4	60.5	1.6	24-35
	500	20	991	775	685.8	584.2	63.5	1.6	24-35
	600	24	1143	914	812.8	692.2	69.9	1.6	24-41.1
	700	28	1346	921	857	787	87	1.6	36-35.5
	800	32	1527	1054	978	902	102	1.6	32-42
	900	36	1727	1172	1089	1010	102	1.6	32-45
600LB	50	2	292	165	127	92	25.4	6.4	8-19
	65	2-1/2	330	190	149	105	29	6.4	8-22
	80	3	356	210	168	127	32	6.4	8-22
	100	4	432	273	216	157.2	38.5	6.4	8-25
	125	5	508	330	266.7	185.7	44.5	6.4	8-28.5
	150	6	559	356	292.1	215.9	47.8	6.4	12-28.5
	200	8	660	419	349.2	269.5	55.6	6.4	12-31.8
	250	10	787	508	431.8	323.8	63.5	6.4	16-35
	300	12	838	559	489	381	66.5	6.4	20-35
	350	14	889	603	527	412.8	69.9	6.4	20-38.1
	400	16	991	686	603.2	469.9	76.2	6.4	20-41.1
	450	18	1092	743	654	533.4	82.6	6.4	20-44.5
	500	20	1194	813	723.9	584.2	88.9	6.4	24-44.5
	600	24	1397	940	838.2	692.2	101.6	6.4	24-50.8
