H44W美標旋啟式止回閥

產品型號：H44W/H44Y/H44H

公稱壓力：150LB-3500LB

適用溫度：-29-425℃

適用介質：水、蒸汽、油品

產品簡介

----------------------------------------------------------------------

H44W、H、H44Y 型 PN16~PN64 美標不銹鋼旋啟式止回閥適用于壓力 1.6~6.4MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。

美標旋啟式止回閥產品特點

H44W、H44Y 型旋啟式鋼制止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。

美標旋啟式止回閥產品執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	壓力-溫度 Pressure temperature	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
	API 6D	ANSI B16.10 API 6D	ANSI B16.34	ANSI B16.5	API1598 API 6D

美標旋啟式止回閥主要零件材質

序號 NO.	零件名稱 Parts name	材料 Material
		WCB/Trim 1	WCB/Trim 5	WCB/Trim 8	CF8/304	CF8M/316
1	閥體 Body	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
2	閥座 Seat	A105+13Cr	A105+STL	A105+STL	A351 CF8	A351 CF8M
3	閥瓣 Disc	A216 WCB+13Cr	A216 WCB+STL	A216 WCB+13Cr	A351 CF8	A351 CF8M
4	搖臂 Arm	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
5	螺母 Nut	A194 2H	A194 2H	A194 2H	A194 8	A194 8M
6	銷 Pin	A182 F6a	A182 F6a	A182 F6a	A351 CF8	A351 CF8M
7	支架 Yoke	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
8	閥蓋螺母 Bonnet nut	A194 2H	A194 2H	A194 2H	A194 8	A194 8M
9	閥蓋螺柱 Bonnet Stud	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
10	螺栓 Bolt	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
11	墊片 Gasket	304+Graphite	304+Graphite	304+Graphite	304+Graphite	316+Graphite
12	閥蓋 Bonnet	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
13	活接螺栓 Eye bolt	ASTM A181	ASTM A181	ASTM A181	ASTM A181	ASTM A181

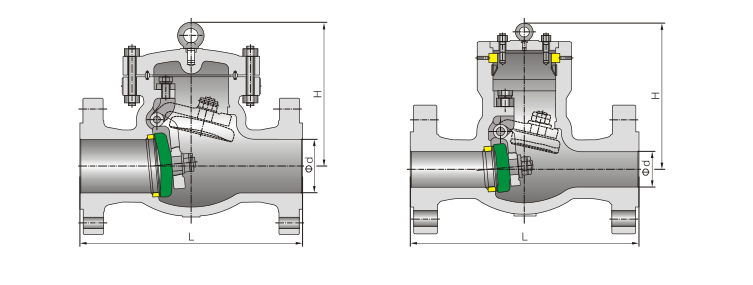

美標旋啟式止回閥外形和連接尺寸



磅級 Class	規格 Size		尺寸 Dimension
	DN	NPS	L		D	D1	D2	b	f	Z-d0
			RF	RTJ
150LB	50	2	203	216	152	120.5	92	16	1.6	4-19
	65	2-1/2	216	229	178	139.7	105	18	1.6	4-19
	80	3	241	254	190	152.5	127	19	1.6	4-19
	100	4	292	305	229	190.5	157	24	1.6	8-19
	125	5	330	343	254	215.9	186	24	1.6	8-22
	150	6	356	368	279	241.5	261	26	1.6	8-22
	200	8	495	508	343	298.5	270	29	1.6	8-22
	250	10	622	635	406	362	324	31	1.6	12-25
	300	12	699	711	483	431.8	381	31.8	1.6	12-25
	350	14	787	800	533	476.2	412.8	35	1.6	12-28.5
	400	16	864	876	597	539.8	469.9	36.6	1.6	16-28.5
	450	18	978	991	635	577	533.4	39.7	1.6	16-31.8
	500	20	978	991	589	635	584.2	42.9	1.6	20-31.8
	600	24	1295	1308	813	749.3	692.2	47.7	1.6	20-35
300LB	50	2	267	283	165	127	92	22	1.6	8-19
	65	2-1/2	292	308	190	149	105	25	1.6	8-22
	80	3	318	333	210	168	170	29	1.6	8-22
	100	4	356	371	254	200	157	32	1.6	8-22
	125	5	400	416	279	235	186	35	1.6	8-22
	150	6	445	460	318	270	216	37	1.6	12-22
	200	8	533	549	381	330	270	41	1.6	12-25
	250	10	622	638	444	387.4	324	47.6	1.6	16-28.5
	300	12	711	727	521	450.8	381	50.8	1.6	16-31.8
	350	14	838	854	584	514.4	412.8	53.8	1.6	20-31.6
	400	16	964	879	648	571.5	469.9	57.2	1.6	20-35
	450	18	978	994	713	628.6	533.4	60.5	1.6	24-35
	500	20	1016	1035	775	685.8	584.2	63.5	1.6	24-35
	600	24	1346	1368	914	812.8	692.2	69.9	1.6	24-41.1
600LB	50	2	292	295	165	127	92	25.4	6.4	8-19
	65	2-1/2	330	333	190	149	105	29	6.4	8-22
	80	3	356	359	210	168	127	32	6.4	8-22
	100	4	432	435	273	216	157.2	38.5	6.4	8-25
	125	5	508	511	330	266.7	185.7	44.5	6.4	8-28.5
	150	6	559	562	356	292.1	215.9	47.8	6.4	12-28.5
	200	8	660	664	419	349.2	269.5	55.6	6.4	12-31.8
	250	10	787	791	508	431.8	323.8	63.5	6.4	16-35
	300	12	838	841	559	489	381	66.5	6.4	20-35
	350	14	889	892	603	527	412.8	69.9	6.4	20-38.1
	400	16	991	994	686	603.2	469.9	76.2	6.4	20-41.1
	450	18	1092	1095	743	654	533.4	82.6	6.4	20-44.5
	500	20	1194	1200	813	723.9	584.2	88.9	6.4	24-44.5
	600	24	1397	1407	940	838.2	692.2	101.6	6.4	24-50.8

訂貨須知：

一、①美標旋啟式止回閥產品名稱與型號。
    ②美標旋啟式止回閥口徑，壓力，材質，連接方式及介質和溫度。
    ③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定美標旋啟式止回閥型號，請按美標旋啟式止回閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
