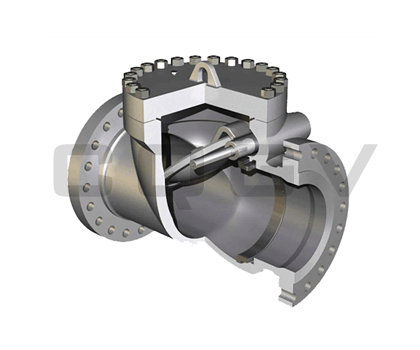

H44W旋啟式止回閥

產品型號：H44W/H44Y/H44H

公稱壓力：PN10-PN320

適用溫度：-29-425℃

適用介質：水、蒸汽、油品

產品簡介

----------------------------------------------------------------------

H44W、H44Y 型 PN16~PN64不銹鋼旋啟式止回閥適用于壓力 1.6~6.4MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。

旋啟式止回閥產品特點

旋啟式止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。

旋啟式止回閥產品執行標準

產品規范 Product specification	設計與制造 Design manufacture	結構長度 Structure length	壓力-溫度 Pressure temperature	法蘭尺寸 Flange size	檢驗與實驗 Inspection experiment
	GB/T 12236	GB/T 12221	GB/T 9131	JB/T 79 GB/T 9113 HG 20592	GB/T 13927 JB/T 9094

旋啟式止回閥性能參數

型號		H44H-16~64P/R	H44Y-16~64P/R
工作壓力（MPa）		1.6~6.4
適用溫度（℃）		≤200
適用介質		弱腐蝕性介質
材料	閥體、閥蓋、閥瓣	鉻鎳鈦不銹鋼
	密封面	本體密封	硬質合金

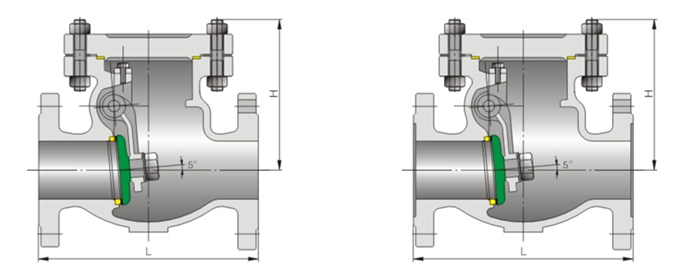

旋啟式止回閥外形和連接尺寸

壓力級 MPa	公稱通徑 DN	尺寸 Dimension
		L	D	D1	D2	b	f	Z-d
H44H H44W H44Y 1.6MPa	50	230	160	125	100	20	3	4-18
	65	290	180	145	120	20	3	4-18
	80	310	195	160	135	20	3	8-18
	100	350	215	180	155	22	3	8-18
	125	400	245	210	185	22	3	8-18
	150	480	280	240	210	24	3	8-23
	200	500	335	295	265	26	3	12-23
	250	550	405	355	320	28	3	12-25
	300	650	460	410	375	30	4	12-25
	350	750	520	470	436	32	4	16-25
	400	850	580	525	485	34	4	16-30
	450	950	640	585	515	36	4	20-30
	500	1025	715	650	608	36	4	20-34
H44H H44W H44Y 2.5MPa	50	230	160	125	100	22	3	4-18
	65	290	180	145	120	22	3	8-18
	80	310	195	160	135	24	3	8-18
	100	350	230	190	160	26	3	8-23
	125	400	270	220	188	26	3	8-25
	150	480	300	250	218	28	3	8-25
	200	550	360	310	278	30	3	12-25
	250	650	425	370	332	32	3	12-30
	300	750	485	430	390	34	4	16-30
	350	850	550	490	448	38	4	16-34
	400	950	610	550	505	40	4	16-34
	450	1025	660	600	555	44	4	20-34
	500	1150	730	660	610	48	4	20-41
H44H H44W H44Y 4.0MPa	50	230	160	125	100	20	3	4-18
	65	290	180	145	120	22	3	8-18
	80	310	195	160	135	24	3	8-18
	100	350	230	190	160	24	3	8-23
	125	400	270	220	188	26	3	8-25
	150	480	300	250	218	28	3	8-25
	200	600	375	320	282	34	3	12-30
	250	730	445	385	345	38	3	12-34
	300	850	510	450	408	42	4	16-34
	350	980	570	510	465	46	4	16-34
	400	1100	655	585	535	50	4	16-41
	500	1250	755	0.67	612	57	4	20-48
H44H H44W H44Y 6.4MPa	50	300	175	135	105	26	3	4-23
	65	340	200	160	130	26	3	8-23
	80	380	210	170	140	28	3	8-23
	100	430	250	200	168	30	3	8-25
	125	500	295	240	202	34	3	8-30
	150	550	340	280	240	36	3	8-34
	200	650	405	345	300	42	3	12-34
	250	775	470	400	352	46	3	12-36
	300	900	530	460	415	52	4	16-36
	350	1025	595	525	475	56	4	16-41
	400	1150	670	585	525	60	4	16-42
	500	1400	800	705	640	68	4	20-48

 訂貨須知：

一、①旋啟式止回閥產品名稱與型號。
    ②旋啟式止回閥口徑，壓力，材質，連接方式及介質和溫度。
    ③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定旋啟式止回閥型號，請按旋啟式止回閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
