J41Y美標截止閥
|
產品型號：J41H/J41Y/J41W
|
公稱壓力：PN10-PN320
|
適用溫度：-29-425℃
|
適用介質：水、蒸汽、油品
|
產品簡介
----------------------------------------------------------------------
J41H/Y-150LB美標不銹鋼截止閥產品的設計制造符合美國國家標準ANS1B16.34,美國BS1873等國外先進標準要求。閥體外形為桶形或流線形造型美觀。流通形狀為直通式。流體阻力小。關閉件（閘瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉密封面材料的配對，以滿足工況的要求，延長使用壽命。大口徑、高壓力截止閥根據關閉力的需要閥桿的傳動方式采用升降桿，并配有滾動軸承式采用撞擊式手輪以減輕關閉力。主體材料、內件材料、填料、緊固件的材料可按用戶要求或?qū)嶋H工況條件合理組合。
美標截止閥產品特征
公稱壓力： 150~600lb
適用溫度范圍：-29℃~≤425℃
適用介質：硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。
美標截止閥零件材料
|
零件名稱 |
CF8系列 |
CF3系列 |
CF8M系列 Line |
CF3M系列 Line |
WCB系列 |
|
閥體 /閥蓋 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
閥瓣 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
閥桿 |
F301 |
F3011 |
F316 |
F3161 |
1Cr13 |
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨 |
|
墊片 |
PTFE+304 |
PTFE+304L |
PTFE+316 |
PTFE+316L |
石墨 +304L |
|
壓蓋 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
填料壓環 |
304 |
304L |
316 |
316L |
1Cr13 |
|
螺栓 |
A193-B8 |
A193-B8 |
A193-B8M |
A193-B8M |
35CrMoA |
|
螺母 |
A194-8M |
A191-8M |
A191-8M |
A191-8M |
45 |

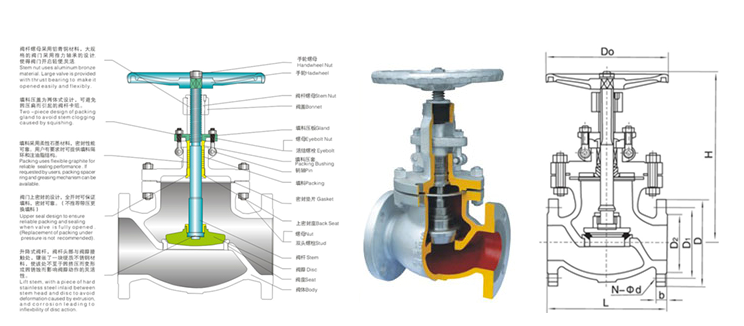

J41H美標截止閥特點主要連接尺寸
|
型號 |
規格 |
尺寸 |
||||||||
|
J41W-150Lb |
inch |
DN |
L |
D |
DL |
D2 |
b |
Z-φd |
H |
D0 |
|
1/2″ |
15 |
108 |
89 |
60.5 |
35 |
12 |
4-φ15 |
200 |
100 |
|
|
3/4″ |
20 |
117 |
98 |
70 |
43 |
12 |
4-φ15 |
205 |
120 |
|
|
1″ |
25 |
127 |
108 |
79.5 |
51 |
12 |
4-φ15 |
220 |
140 |
|
|
11/4″ |
32 |
140 |
117 |
89 |
64 |
13 |
4-φ15 |
240 |
150 |
|
|
11/2″ |
40 |
165 |
127 |
98.5 |
73 |
15 |
4-φ15 |
260 |
160 |
|
|
2″ |
50 |
203 |
152 |
120.5 |
92 |
16 |
4-φ19 |
295 |
220 |
|
|
21/2″ |
65 |
216 |
178 |
139.5 |
105 |
18 |
4-φ19 |
325 |
220 |
|
|
3″ |
80 |
241 |
190 |
152.5 |
127 |
19 |
4-φ19 |
360 |
240 |
|
|
4″ |
100 |
292 |
229 |
190.5 |
157 |
24 |
8-φ19 |
420 |
280 |
|
|
5″ |
125 |
356 |
254 |
216 |
186 |
24 |
8-φ22 |
460 |
350 |
|
|
6″ |
150 |
406 |
279 |
241.5 |
216 |
26 |
8-φ22 |
500 |
400 |
|
|
8″ |
200 |
495 |
343 |
298.5 |
270 |
29 |
8-φ22 |
550 |
450 |
|
|
10″ |
250 |
622 |
406 |
362 |
324 |
31 |
12-φ25 |
650 |
500 |
|
|
12″ |
300 |
698 |
483 |
432 |
381 |
32 |
12-φ25 |
850 |
550 |
|
|
型號 |
規格 |
尺寸 (mm) |
||||||||
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
D0 |
|
|
J41W-300Lb |
1/2″ |
15 |
152 |
95 |
66.5 |
35 |
15 |
4-φ15 |
220 |
120 |
|
3/4″ |
20 |
178 |
117 |
82.5 |
43 |
16 |
4-φ19 |
230 |
120 |
|
|
1″ |
25 |
203 |
124 |
89 |
51 |
18 |
4-φ19 |
260 |
140 |
|
|
11/4″ |
32 |
216 |
133 |
98.5 |
64 |
19 |
4-φ19 |
280 |
140 |
|
|
11/2″ |
40 |
229 |
156 |
114.5 |
73 |
21 |
4-φ22 |
300 |
200 |
|
|
2″ |
50 |
267 |
165 |
127 |
92 |
22 |
8-φ19 |
330 |
240 |
|
|
21/2″ |
65 |
292 |
190 |
149 |
105 |
25 |
8-φ22 |
360 |
240 |
|
|
3″ |
80 |
318 |
210 |
168.5 |
127 |
29 |
8-φ22 |
400 |
280 |
|
|
4″ |
100 |
356 |
254 |
200 |
157 |
32 |
8-φ22 |
460 |
320 |
|
|
5″ |
125 |
400 |
279 |
235 |
186 |
35 |
8-φ22 |
500 |
400 |
|
|
6″ |
150 |
444 |
318 |
270 |
216 |
37 |
12-φ22 |
550 |
500 |
|
|
8″ |
200 |
559 |
381 |
330 |
270 |
41 |
12-φ25 |
600 |
550 |
|
|
10″ |
250 |
622 |
445 |
387.5 |
324 |
48 |
16-φ29 |
700 |
600 |
|
|
12″ |
300 |
711 |
521 |
451 |
381 |
51 |
16-φ32 |
900 |
650 |
|
|
J41W-600Lb |
1/2″ |
15 |
165 |
95 |
66.5 |
35 |
15 |
4-φ15 |
220 |
120 |
|
3/4″ |
20 |
190 |
118 |
82.5 |
43 |
16 |
4-φ19 |
230 |
120 |
|
|
1″ |
25 |
216 |
124 |
89 |
51 |
18 |
4-φ19 |
260 |
140 |
|
|
11/4″ |
32 |
229 |
133 |
98.5 |
64 |
21 |
4-φ19 |
280 |
140 |
|
|
11/2″ |
40 |
241 |
156 |
114.5 |
73 |
23 |
4-φ22 |
300 |
200 |
|
|
2″ |
50 |
292 |
165 |
127 |
92 |
26 |
8-φ19 |
330 |
240 |
|
|
21/2″ |
65 |
330 |
190 |
149 |
105 |
29 |
8-φ22 |
400 |
240 |
|
|
3″ |
80 |
356 |
210 |
168 |
127 |
32 |
8-φ22 |
440 |
280 |
|
|
4″ |
100 |
432 |
273 |
216 |
157 |
38 |
8-φ25 |
500 |
350 |
|
|
5″ |
125 |
508 |
330 |
266.5 |
186 |
45 |
8-φ29 |
550 |
400 |
|
|
6″ |
150 |
559 |
356 |
292 |
216 |
48 |
12-φ29 |
600 |
500 |
|
|
8″ |
200 |
660 |
419 |
349 |
270 |
56 |
12-φ32 |
650 |
550 |
|
|
10″ |
250 |
787 |
508 |
432 |
324 |
64 |
16-φ35 |
780 |
650 |
|
|
12″ |
300 |
838 |
559 |
489 |
381 |
67 |
20-φ35 |
980 |
700 |
|
訂貨須知：
一、①美標截止閥產品名稱與型號
②美標截止閥口徑，壓力，材質，連接方式及介質和溫度。
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定美標截止閥型號，請按美標截止閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
