Q41F不銹鋼球閥

Q41F不銹鋼球閥

  • 銷售熱線：0577-67952199
  • 銷售熱線：0577-67358500
  • 技術選型：0577-67952209

  • 產品詳情

  • 聯系我們

Q41F不銹鋼球閥


Q41F不銹鋼球閥

產品型號：Q41F/Q341F/Q41H/Q41Y

公稱壓力：PN16-PN160

適用溫度：-29～150℃

適用介質：水、蒸汽、油品




產品簡介

----------------------------------------------------------------------


　　Q41F不銹鋼球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
　　在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
　　球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

不銹鋼球閥主要零部材料:

序號
NO

零件名稱

材質

GB

ASTM

1

閥體

WCB /1C18Ni9Ti

A2116-WCB

2

密封圈

PTFE

PTFE

3

球體

1C18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石體

WCB

A216-WCB

7

墊片

柔性石墨+不銹鋼

B12.10-304F/.G

8

填料

PTFE

PTFE

9

填料壓蓋

WCB

A2116-WCB

10

定位片

25

A105

11

擋圈

65Mn

AISI 1066

12

手柄

K33

A47-667
Gr.32510

13

閥桿

2Cr13

A276-410

14

螺釘

35

A193-B7

15

止推墊片

PTFE

PTFE

不銹鋼球閥技術規范：

設計依據

國標系列

美標系列

設計標準

GB/T12237

AP16D

ANSI B16.34

法蘭連接結構長度

GB/T12221

AP16D

ANSI B16.10

結構長度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

連接法蘭

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

對焊端

GB/T12224

ANSI B16.25

試驗和檢驗

GB/T9092

AP16D

AP1598

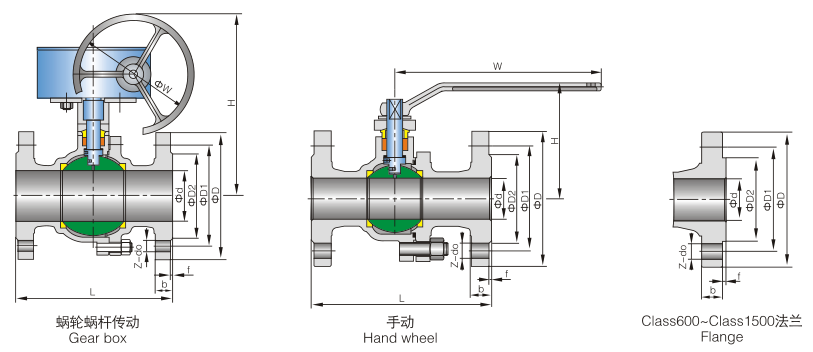

不銹鋼球閥外形尺寸:

PN1.6MPa 主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160

PN2.5MPa 主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175

PN4.0MPa 主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190

PN6.4MPa 主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250

PN10MPa 主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 10 15 18 25 32 46 75
訂貨須知：
一、①不銹鋼球閥產品名稱與型號
    ②不銹鋼球閥口徑，壓力，材質，連接方式及介質和溫度。
    ③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定不銹鋼球閥型號，請按不銹鋼球閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
