Q641F氣動球閥
|
產品型號：Q641F/Q641H/Q641W/Q641Y
|
公稱壓力：PN16-PN64
|
適用溫度：-29～150℃
|
適用介質：水、蒸汽、油品
|
產品簡介
----------------------------------------------------------------------
Q641F氣動球閥、Q641Y 型 PN16~PN63 氣動球閥：法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料（Q641F）、金屬堆焊鈷基（Q641Y），公稱壓力 PN16~PN63，閥體材料為WCB、CF8、CF8M、合金鋼的球閥。
氣動球閥產品性能參數
|
Q641F、Q641Y 型 PN16~PN63 氣動球閥主要性能參數 |
||||
|
型號 |
PN |
工作壓力 /MPa |
適用溫度 /℃ |
適用介質 |
|
Q641F-16C |
16 |
1.6 |
≤180 |
水、氣、油 |
|
Q641F-25 |
25 |
2.5 |
||
|
Q641F-40 |
40 |
4.0 |
||
|
Q641Y-16C |
16 |
1.6 |
≤425 |
水、氣、油含顆粒介質 |
|
Q641Y-25 |
25 |
2.5 |
||
|
Q641Y-40 |
40 |
4.0 |
||
|
Q641F-16P |
16 |
1.6 |
≤180 |
硝酸類 |
|
Q641F-25P |
25 |
2.5 |
||
|
Q641F-40P |
40 |
4.0 |
||
|
Q641Y-16P |
16 |
1.6 |
≤450 |
水、氣、油含顆粒介質 |
|
Q641Y-25P |
25 |
2.5 |
||
|
Q641Y-40P |
40 |
4.0 |
||
|
Q641F-16R |
16 |
1.6 |
≤180 |
硝酸類 |
|
Q641F-25R |
25 |
2.5 |
||
|
Q641F-40R |
40 |
4.0 |
||
|
Q641Y-16R |
16 |
1.6 |
≤450 |
水、氣、油含顆粒介質 |
|
Q641Y-25R |
25 |
2.5 |
||
|
Q641Y-40R |
40 |
4.0 |
||
|
Q641F-16I |
16 |
1.6 |
-29~150 |
水、蒸汽、油品等 |
|
Q641F-25I |
25 |
2.5 |
||
|
Q641F-40I |
40 |
4.0 |
||
|
Q641F-63I |
63 |
6.3 |
||
氣動球閥零部件材料
|
Q641F、Q641Y 型 PN16~PN63 氣動球閥零部件材料 |
||||
|
型號 |
材料 |
|||
|
閥體 |
閥桿 |
密封面 |
填料 |
|
|
Q641F-16C |
WCB |
2Cr13 |
PTFE、增強 PTFE |
PTFE |
|
Q641F-25 |
||||
|
Q641F-40 |
||||
|
Q641Y-16C |
金屬堆焊鈷基 |
柔性石墨 |
||
|
Q641Y-25 |
||||
|
Q641Y-40 |
||||
|
Q641F-16P |
CF8 |
304 |
PTFE、增強 PTFE |
PTFE |
|
Q641F-25P |
||||
|
Q641F-40P |
||||
|
Q641Y-16P |
金屬堆焊鈷基 |
柔性石墨 |
||
|
Q641Y-25P |
||||
|
Q641Y-40P |
||||
|
Q641F-16R |
CF8M |
316 |
PTFE、增強 PTFE |
PTFE |
|
Q641F-25R |
||||
|
Q641F-40R |
||||
|
Q641Y-16R |
金屬堆焊鈷基 |
柔性石墨 |
||
|
Q641Y-25R |
||||
|
Q641Y-40R |
||||
|
Q641F-16I |
合金鋼 |
不銹鋼 |
— |
— |
|
Q641F-25I |
||||
|
Q641F-40I |
||||
|
Q641F-63I |
||||

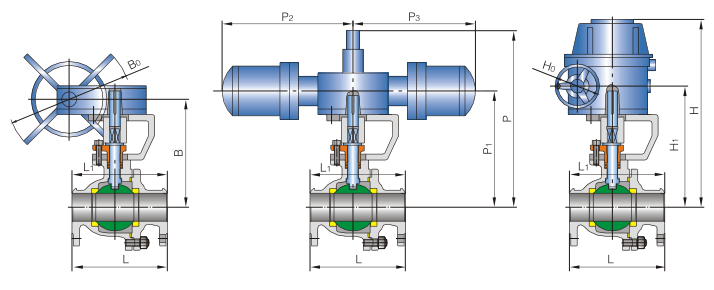

氣動球閥外形及結構尺寸
|
Q641F、Q641Y 型 PN16 氣動球閥主要外形及結構尺寸 |
||||||
|
DN |
L |
D |
H |
H1 |
L0 |
重量/kg |
|
15 |
130 |
95 |
185 |
39 |
140 |
6 |
|
20 |
130 |
105 |
189 |
43 |
140 |
7 |
|
25 |
140 |
115 |
210 |
48 |
158 |
8 |
|
32 |
165 |
135 |
265 |
58 |
211 |
12 |
|
40 |
165 |
145 |
260 |
62.5 |
211 |
14 |
|
50 |
200 |
160 |
295 |
76 |
211 |
18 |
|
65 |
220 |
180 |
340 |
86 |
268 |
26 |
|
80 |
250 |
195 |
355 |
100 |
268 |
34 |
|
100 |
280 |
215 |
430 |
131 |
408 |
61 |
|
125 |
320 |
245 |
465 |
148 |
408 |
104 |
|
150 |
360 |
280 |
580 |
173 |
543 |
158 |
|
200 |
457 |
335 |
710 |
219 |
684 |
276 |
|
250 |
533 |
405 |
790 |
260 |
684 |
425 |
|
300 |
610 |
460 |
870 |
305 |
684 |
580 |
|
Q641F、Q641Y 型 PN25 氣動球閥主要外形及結構尺寸 |
||||||
|
DN |
L |
D |
H |
H1 |
L0 |
重量/kg |
|
15 |
140 |
95 |
185 |
39 |
140 |
6 |
|
20 |
152 |
105 |
189 |
43 |
140 |
7 |
|
25 |
165 |
115 |
210 |
48 |
158 |
10 |
|
32 |
178 |
135 |
265 |
58 |
211 |
14 |
|
40 |
190 |
145 |
283 |
62.5 |
211 |
16 |
|
50 |
216 |
160 |
295 |
76 |
247 |
22 |
|
65 |
241 |
180 |
340 |
86 |
268 |
34 |
|
80 |
283 |
195 |
355 |
100 |
268 |
40 |
|
100 |
305 |
230 |
455 |
134 |
408 |
78 |
|
125 |
381 |
270 |
515 |
148 |
437 |
130 |
|
150 |
403 |
300 |
600 |
173 |
543 |
195 |
|
200 |
419 |
360 |
740 |
223 |
684 |
297 |
|
250 |
568 |
425 |
920 |
283 |
684 |
460 |
|
300 |
648 |
485 |
955 |
321 |
684 |
700 |
|
Q641F、Q641Y 型 PN40 氣動球閥主要外形及結構尺寸 |
||||||
|
DN |
L |
D |
H |
H1 |
L0 |
重量/kg |
|
15 |
140 |
95 |
185 |
39 |
140 |
7 |
|
20 |
152 |
105 |
189 |
43 |
140 |
8 |
|
25 |
165 |
115 |
210 |
48 |
158 |
11 |
|
32 |
178 |
135 |
265 |
58 |
211 |
15 |
|
40 |
190 |
145 |
283 |
62.5 |
247 |
19 |
|
50 |
216 |
160 |
295 |
76 |
247 |
22 |
|
65 |
241 |
180 |
340 |
86 |
268 |
33 |
|
80 |
283 |
195 |
380 |
100 |
315 |
44 |
|
100 |
305 |
230 |
455 |
134 |
408 |
84 |
|
125 |
381 |
270 |
515 |
148 |
543 |
162 |
|
150 |
403 |
300 |
600 |
173 |
543 |
197 |
|
200 |
419 |
375 |
740 |
223 |
684 |
342 |
|
250 |
568 |
445 |
920 |
283 |
684 |
500 |
|
300 |
648 |
510 |
955 |
321 |
684 |
705 |
|
Q641F、Q641Y 型 PN63 氣動球閥主要外形及結構尺寸 |
|||||
|
DN |
L |
D |
H |
H1 |
重量/kg |
|
15 |
140 |
105 |
70 |
210 |
— |
|
20 |
152 |
130 |
75 |
250 |
7.2 |
|
25 |
165 |
140 |
85 |
261 |
9 |
|
32 |
178 |
155 |
100 |
262 |
13 |
|
40 |
190 |
170 |
115 |
294 |
15 |
|
50 |
216 |
180 |
130 |
352 |
19 |
|
65 |
241 |
205 |
155 |
398 |
42 |
|
80 |
283 |
215 |
180 |
461 |
50 |
|
100 |
305 |
250 |
210 |
488 |
68 |
|
125 |
381 |
— |
— |
— |
108 |
|
150 |
403 |
— |
— |
— |
140 |
訂貨須知：
一、①氣動球閥產品名稱與型號
②氣動球閥口徑，壓力，材質，連接方式及介質和溫度。
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定氣動球閥型號，請按氣動球閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
