MQ647Y噴煤粉卸灰球閥
- 銷售熱線：0577-67952199
- 銷售熱線：0577-67358500
- 技術選型：0577-67952209
-
-
產品詳情
-
聯系我們
MQ647Y噴煤粉卸灰球閥
|
產品型號：MQ647Y
|
公稱壓力：PN10-PN160
|
適用溫度：-29-425℃
|
適用介質：含塵氣體、煤粉等
|
產品簡介
----------------------------------------------------------------------
噴煤粉卸灰球閥的用途
球閥常用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中截斷或接通介質。噴煤粉專用球閥、卸灰閥特別適用于高爐煤粉噴吹、含塵含固體粉末管道系統、空氣管路及噴槍管路等工況。
噴煤粉專用球閥的特點
1.噴煤粉專用球閥的閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能；
2.噴煤粉卸灰專用球閥的密封圈采用特殊材料制成，具有耐高溫、耐磨損、使用壽命長的特點；
3.閥桿采用整體鍛造并調制處理，硬度達到HB220～250，閥桿采用防吹出結構設計，根據需要可加長閥桿用于埋地場所；
4.根據客戶需要，卸灰球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5.密封副形式多樣，根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計；
6.根據需要可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封；
7.噴煤粉卸灰球閥還具有閥門結構緊湊、啟閉靈活、安裝維修方便等特點。
本系列氣動球閥是作為控制含塵、含固體粉末，特別適用于高爐煤粉噴吹、空氣管路及噴槍管路等系統。
1、閥座帶有磨損自動補償裝置，有效確保閥門的密封性能。
2、特殊材料制成的密封圈，具有耐高溫、耐磨損、使用壽命長的特點。
噴煤粉卸灰球閥主要零件材質 Main Parts and Materials
|
零件名稱 Accessory name |
材質 Materials |
|
閥體、閥蓋 Body,bonnet |
WCB |
|
球體、閥座 Globe Body,seat |
1Cr18Ni9Ti+硬鉻 |
|
閥桿 Stem |
2Cr13 |
|
密封圈 Sealing ring |
特種耐磨耐高溫四氟 |
|
螺栓 Bolt |
中碳鋼 Medium Carbon stell |
噴煤粉卸灰球閥主要外型及連接尺寸表Form of Main Types and Connecting Dimension
|
公稱壓力 Nominal pressure |
1.6Mpa |
|
殼體試驗壓力 Shell Test Pressure |
2.4Mpa |
|
高壓液密封 High-Pressure Liquid Sealing |
1.76Mpa |
|
低壓氣密封 Low-Pressure Hermetic Sealing |
0.6Mpa |
|
適用溫度 Applicable Temperature |
-28~300℃ |
|
適用介質 Applicable Mediums |
含塵氣體、煤粉等 |
|
結構長度按 Structural length follows |
GB1221-89 |
|
法蘭尺寸按 Flange Dimension follows |
GB9113、JB79-59 |
|
檢驗試驗按 Test and Inspection follows |
JB/T9092-99 |
|
驅動方式 Driving manner |
手動、氣動 |
氣動噴煤粉專用球閥技術參數和性能
|
GTD氣動執行機構技術參數 |
閥 體 參 數 |
||
|
類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
DN15～200mm |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
不銹鋼 |
|
單作用：7N·M～2668N·M |
閥體材質 |
球墨鑄鐵、碳鋼、304/316/316L不銹鋼 |
|
|
工作溫度 |
常溫型：-20℃～80℃（丁腈橡膠O型圈） |
球體材質 |
304/316/316L不銹鋼 |
|
高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
PTFE、PPL、金屬密封 |
|
|
動作范圍 |
0～90°±5° |
溫 度 |
≤250℃ |
|
接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
適用介質 |
灰、漿渣類等 |
|
GTD110～GTD350/ATD100～200 G1/4″ |
|||
|
閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特 點 |
連線簡單，結構緊湊、阻力小、動作穩定 |
|

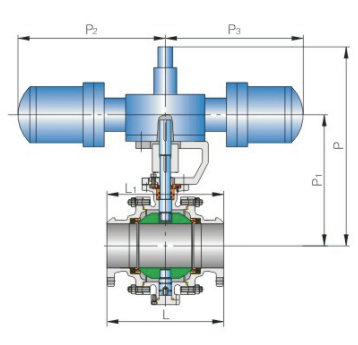

公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸 Dimension(mm) |
||||
|
L |
W |
H |
||||
|
手動 |
氣動 |
手動 |
氣動 |
|||
|
1.6 |
25 |
180 |
140 |
235 |
90 |
298 |
|
32 |
200 |
155 |
235 |
107 |
304 |
|
|
40 |
220 |
250 |
330 |
127 |
370 |
|
|
50 |
220 |
250 |
330 |
140 |
376 |
|
|
65 |
241 |
350 |
400 |
164 |
425 |
|
|
80 |
283 |
350 |
510 |
177 |
484 |
|
|
100 |
305 |
420 |
510 |
206 |
531 |
|
|
125 |
356 |
700 |
580 |
292 |
570 |
|
|
150 |
394 |
1000 |
720 |
320 |
570 |
|
|
200 |
457 |
|
720 |
|
610 |
|
|
250 |
533 |
|
900 |
|
670 |
|
|
300 |
610 |
|
1050 |
|
740 |
|
|
350 |
686 |
|
1290 |
|
790 |
|
|
400 |
762 |
|
1600 |
|
905 |
|
|
其余連接尺寸請參閱樣本《主要外型與連接尺寸表達式》 |
||||||
訂貨須知：
一、①噴煤粉卸灰專用球閥產品名稱與型號
②噴煤粉卸灰專用球閥口徑，壓力，材質，連接方式及介質和溫度。
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定噴煤粉卸灰專用球閥型號，請按噴煤粉卸灰專用球閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
?312448222??
訂購：MQ647Y噴煤粉卸灰球閥
