Z41W不銹鋼閘閥

銷售熱線：0577-67952199
銷售熱線：0577-67358500
技術選型：0577-67952209

跟此產品相關的產品

: Q347Y蝸輪高壓鍛鋼球閥

: Q347F長輸管線天然氣球閥

: J961Y電站截止閥

: CQGV-KQS抗沖刷疏水球閥

產品詳情
聯系我們

Z41W不銹鋼閘閥

Z41W不銹鋼閘閥

產品型號：Z41W/Z41Y

公稱壓力：PN10-PN320

適用溫度：-29-425℃

適用介質：水、煙、氣、風、硫酸、鹽酸、化工、尿素等多種介質

產品簡介

----------------------------------------------------------------------

Z41W國標不銹鋼閘閥系列，連接形式：法蘭,壓力級：PN1.0-32.0MPa、150-600，公稱通徑：DN10-DN500，驅動方式：手動、蝸輪傳動、氣動、電動、液動、閥體材料:WCBZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L),可分別適用介質：水、煙、氣、風、硫酸、鹽酸、化工、尿素等多種介質。

不銹鋼閘閥主要特點及用途：

1.結構緊湊，設計合理，閥門剛性好，通道流暢，流阻系數小

2.密封面采用不銹鋼和硬質合金，使用壽命長

3.采用柔性石墨填料，密封可靠，操作輕便靈活

4.驅動方式分手動，電動，氣動，齒輪傳動。結構形式；彈性楔式單閘板，剛性楔式閘板和雙閘板型式

5.廣泛適用于石油，化工，火力，發電廠等油品，水蒸汽管路上作接通或工作截?cái)喙苈分薪橘|(zhì)的啟閉裝置

材質有:不銹鋼，301，304，316，316L等。
規格：DN15~DN800
標準：國標，美標
壓力：6.4Mpa

連接:法蘭;
品牌：耐酸不銹鋼
工作溫度：-160~350

類型：直通式
介質：水，油品，蒸汽，硝酸類等空氣、氮?dú)?、氨、硝酸、醋酸?br /> 外型：重型
不銹鋼閘閥

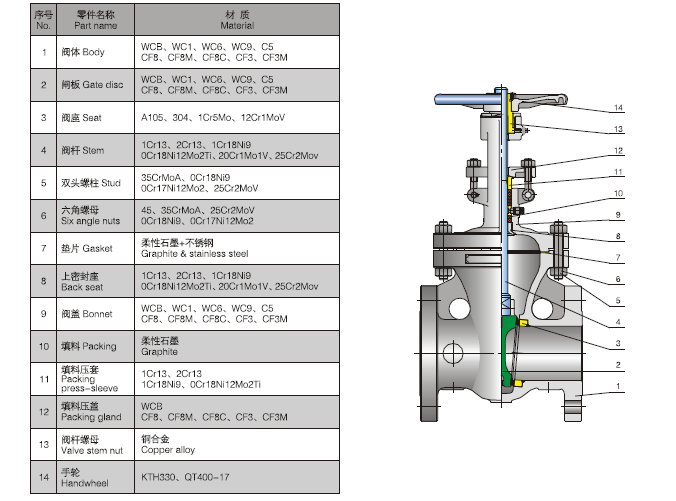

不銹鋼閘閥主要零件材質

不銹鋼閘閥

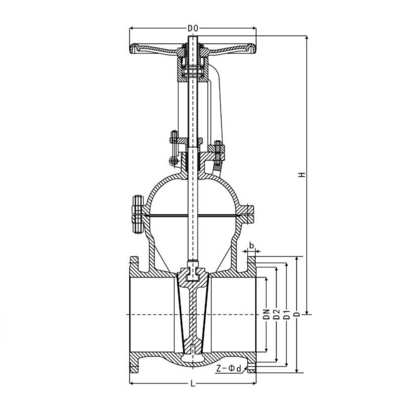

不銹鋼閘閥主要連接尺寸

型號	公稱通徑	尺寸 (mm)
型號	公稱通徑	L	D	D1	D2	b-f	z-φd	H	D0
Z41W-1.6MPa	15	130	95	65	45	142	414	170	120
	20	150	105	75	55	142	414	200	120
	25	160	115	85	65	142	414	215	140
	32	180	135	100	78	162	418	260	160
	40	200	145	110	85	163	418	290	200
	50	250	160	125	100	163	418	345	220
	65	265	180	145	120	183	418	360	240
	80	280	195	160	135	203	818	385	280
	100	300	215	180	155	203	818	430	300
	125	325	245	210	185	223	818	520	320
	150	350	280	240	210	243	823	610	350
	200	400	335	295	265	263	1223	765	400
	250	450	405	355	320	303	1225	895	450
	300	500	460	410	375	304	1225	1145	500
	350	550	520	470	435	344	1625	1200	550
	400	600	580	525	485	364	1630	1400	600
	450	650	640	585	545	404	2030	1500	650
	500	700	705	650	608	444	2034	1630	700
	600	800	840	770	718	485	2041	1830	800

型號	公稱通徑	尺寸 (mm)
型號	公稱通徑	L	D	D1	D2	D6	b-f	z-φd	H
Z41W-2.5MPa	15	130	95	65	45	162	4-14	170	120
	20	150	105	75	55	162	4-14	200	120
	25	160	115	85	65	162	4-14	215	140
	32	180	135	100	78	182	4-18	260	160
	40	200	145	110	85	183	4-18	290	200
	50	250	160	125	100	203	4-18	345	220
	65	265	180	145	120	223	8-18	360	240
	80	280	195	160	135	223	8-18	385	280
	100	300	230	190	160	243	8-23	430	300
	125	325	270	220	188	283	8-25	520	320
	150	350	300	250	218	303	8-25	610	350
	200	400	360	310	278	343	12-25	765	400
	250	450	425	370	332	363	12-30	900	450
	300	500	485	430	390	404	16-30	1130	500
	350	550	550	490	448	444	16-34	1250	550
	400	600	610	550	505	484	16-34	1430	600
	450	650	660	600	555	504	20-34	1520	650
	500	700	730	660	610	524	20-41	1680	700
	600	800	840	770	718	565	20-41	1850	800

型號	公稱通徑	尺寸 (mm)
型號	公稱通徑	L	D	D1	D2	D6	b-f	z-φd	H
Z41W-4.0MPa	15	130	95	65	45	40	162	4-14	170
	20	150	105	75	55	51	162	4-14	200
	25	160	115	85	65	58	162	4-14	215
	32	180	135	100	78	66	182	4-18	260
	40	200	145	110	85	76	183	4-18	290
	50	250	160	125	100	88	203	4-18	345
	65	280	180	145	120	110	223	8-18	360
	80	310	195	160	135	121	223	8-18	385
	100	350	230	190	160	150	243	8-23	430
	125	400	270	220	188	176	283	8-25	530
	150	450	300	250	218	204	303	8-25	620
	200	550	375	320	282	260	383	12-30	780
	250	650	445	385	345	313	423	12-34	900
Z41W-6.4MPa	15	170	105	75	55	41	182	4-14	175
	20	190	125	90	68	51	202	4-18	200
	25	210	135	100	78	58	222	4-18	215
	32	230	150	110	82	66	242	4-23	270
	40	240	165	125	95	76	243	4-23	300
	50	250	175	135	105	88	263	4-23	370
	65	280	200	160	130	110	283	8-23	385
	80	310	210	170	140	121	303	8-23	400
	100	350	250	200	168	150	323	8-25	460
	125	400	295	240	202	176	363	8-30	570
	150	450	340	280	240	204	383	8-34	660
	200	550	405	345	300	260	443	12-34	820
	250	650	470	400	352	313	483	12-41	1000

訂貨須知：
一、①法蘭不銹鋼閘閥產品名稱與型號
②法蘭不銹鋼閘閥口徑，壓力，材質，連接方式及介質和溫度。
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定不銹鋼閘閥型號，請按不銹鋼法蘭閘閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。

此文關鍵詞：不銹鋼閘閥

訂購：Z41W不銹鋼閘閥

	銷售電話：0577-67952199 0577-67358500			技術選型：0577-67952209
	手機號碼：13706693619 ? 15167801565			傳真號碼：0577-67952160
	?312448222??			qgvacc@163.com qingongvalve@163.com
	地址：浙江省永嘉縣甌北鎮安豐工業區
