Z61Y鍛鋼閘閥

產品型號：Z41H/Z61H/Z11H/Z41Y/Z61Y/Z11Y

公稱壓力：PN10-PN420

適用溫度：-29-425℃

適用介質：水、蒸汽、油品

產品簡介

----------------------------------------------------------------------

秦工閥門生產的Z41H,Z61H,Z11H,等鍛鋼閘閥的閥體閥蓋連接設計形式有三種。第一種是閥體閥蓋螺栓連接的鍛鋼閘閥，按這種連接形式設計的閥門，其閥體與閥蓋采用螺栓連接，纏繞式墊片密封，優點是便于使用過程中的閥門維護。第二種閥體閥蓋焊接連接鍛鋼閘閥，按這種連接形式設計的閥門，其閥體與閥蓋采用全焊密封，最大優點是零外泄漏。第三種是壓力自緊式閥蓋鍛鋼閘閥，按這種連接形式設計的閥門，其閥體與密封壓蓋用螺蚊連接，內壓自密封環密封，優點是內部壓力越大，其密封性能越好。您可以根據實際情況合理選用我們的鍛鋼閥門。

鍛鋼閘閥設計與應用規范：

1、設計制造：按ANSIB16.34；API602;BS5352
2、連接端尺寸：
（1）、承插孔尺寸按ANSIB16.11；JIS B2306
（2）、螺紋端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO20
3、閥門檢測和試驗;按API598
4、材料：按AISI/ASTM的規定
5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。
6、 標記按MSS-SP-25

鍛鋼閘閥設計特點和執行標準

1、全徑或縮徑
2、明桿支架式
3、自定心壓板壓套式
4、螺栓連接、全焊密封連接以及內壓自緊式連接閥蓋
5、整體式上密封座
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保

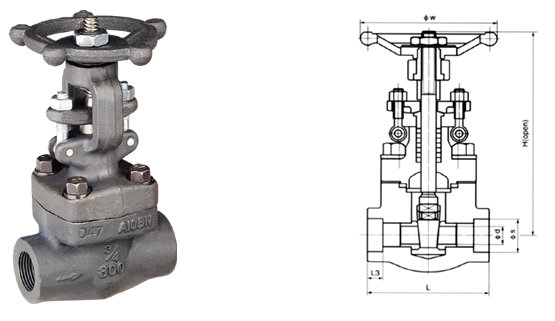

螺栓閥蓋鍛鋼閘閥 螺栓閥蓋鍛鋼閘閥結構圖

Z61H/Z11H鍛鋼閥門產品列表

規格				S				L	T				W	H (開) ≈	重量（㎏）  ≈
英 制		公制		A N S I		J I S			ANSI牙型60゜		JIS.ISC.SC 牙型55゜
縮徑	全徑	縮徑	全徑	縮徑	全徑	縮徑	全徑		縮徑	全徑	縮徑	全徑			縮徑	全徑
3/8		10		17.6		17.9		79	3/8		3/8		100	166	2.2
1/2	3/8	15	10	21.8	17.6	22.2	17.9	79	1/2	3/8	1/2	3/8	100	166	2.2	2.2
3/4	1/2	20	15	27.1	21.8	27.7	22.2	92	3/4	1/2	3/4	1/2	100	169	2.2	2.2
1	3/4	25	20	33.8	27.1	34.5	27.7	111	1	3/4	1	3/4	125	193	4.7	4.3
1 1/4	1	32	25	42.6	33.8	43.2	34.5	120	1 1/4	1	1 1/4	1	160	236	5.9	5.9
1 1/2	1 1/4	40	32	48.7	42.6	49.1	43.2	120	1 1/2	1 1/4	1 1/2	1 1/4	160	246	6.9	6.9
2	1 1/2	50	40	61.1	48.7	61.1	49.1	140	2	1 1/2	2	1 1/2	180	283	11.1	11.1
	2		50		61.1		61.1	178		2		2	200	330		15.2

150-800Lb鍛鋼閘閥標準材：
注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定?！S＝碳鋼;AS＝合金鋼;SS＝不銹鋼

900-1500Lb鍛鋼閘閥主要尺寸及重量

規格		S		L	T			W	H (開) ≈	重量（㎏）
英 制	公 制	JNSI	JIS		ANSI	ISO、BS	JIS			≈
					NPI牙型60	RC牙型55	PT牙型55
1/4	8	14.2	14.3	79	1/4			100	166	2.19
3/8	10	17.6	17.9	92	3/8			100	166	2.17
1/2	15	21.8	22.2	111	1/2			100	169	2.2
3/4	20	27.1	27.7	111	3/4			125	193	4.3
1	25	33.8	34.5	120	1			160	236	5.9
1 1/4	32	42.6	43.2	120	1 1/4			160	246	6.9
1 1/2	40	48.7	49.1	140	1 1/2			180	283	11.1
2	50	61.1	61.1	178	2			200	330	15.2

注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定?！S＝碳鋼;AS＝合金鋼;SS＝不銹鋼

900-1500Lb鍛鋼閘閥標準材質

序 號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥 體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥 座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘 板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥 桿	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)
5	墊 片	304夾柔性石墨		316夾PTFE
6	閥 蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	閥蓋 螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圓柱銷	A276 420		A182F304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	WCB	A182 F11	A182 F304(L)	A182 F316(L)
12	螺 母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘 牌	SS
16	手 輪	HT200
17	潤滑墊片		A473 431
18	填料	柔性石墨+304絲		PTFE
適 用 介 質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適 用 溫 度		-29℃～425℃	-29℃～550℃	-29℃～200℃

注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定?！S＝碳鋼;AS＝合金鋼;SS＝不銹鋼

900-2500Lb鍛鋼自密封閘閥主要尺寸及重量

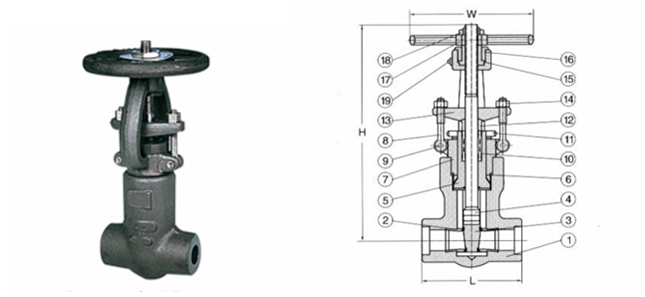

壓力自緊閥蓋鍛鋼閘閥  壓力自緊閥蓋鍛鋼閘閥結構圖

規格		S		L		T			W	H (開) ≈	重量（㎏） ≈
英制	公制	JNSI	JIS	900～1500 Lb	2500 Lb	A N S I	ISO、BS	J I S			900～1500 Lb	2500 Lb
						NPI牙型60	RC牙型55	PT牙型55
1/2	15	21.8	22.2	140	186	1/2			160	321	10.5	10.8
3/4	20	27.1	27.7	140	186	3/4			160	321	10.8	11.6
1	25	33.8	34.5	140	186	1			180	321	11.5	12.3
1 1/4	32	42.6	43.2	178	232	1 1/4			200	380	19.6	26.0
1 1/2	40	48.7	49.1	178	232	1 1/2			250	414	21.0	28.4
2	50	61.1	61.1	216	279	2			280	502	40.4	55.4

900-2500Lb鍛鋼自密封閘閥標準材質

序 號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304（L）	Type F316(L)
1	閥 體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥 座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘 板	A182 /F430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥 桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	自密封座	A105N	A182 F304	A182 F304(L)	F316(L)
6	自密封環	A182 F304	A182 F304	A276 304(L)	A276 316(L)
7	閥 蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
8	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
9	圓柱銷	A276 420		A182 F304
10	填 料	柔性石墨+304絲		BPTFE
11	提升螺母	A194 2H	A194 4	A194 8	A194 8M
12	填料壓套	A276 F420		A182 F304
13	填料壓板	A105		A182 F304
14	螺 母	A194 2H	A194 4	A194 8	A194 8M
15	閥桿螺母	A276 420
16	手 輪	A197
17	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
		Brass
適 用 介 質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適 用 溫 度		-29℃～425℃	-29℃～550℃	-29℃～200℃

注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定?！S＝碳鋼;AS＝合金鋼;SS＝不銹鋼

Z41H鍛鋼法蘭閘閥主要尺寸及重量： （150、300、600磅）

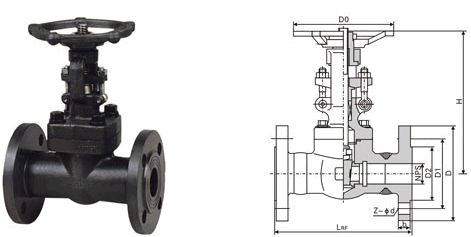

法蘭螺栓閥蓋鍛鋼閘閥    法蘭螺栓閥蓋鍛鋼閘閥 結構圖

規格		壓力  磅級	L	H（開）		W		D3	D2	D1	T	f	N-ф	重量（㎏）
英制	公制			縮徑	全徑	縮徑	全徑							縮徑	全徑
1/2	15	150	108	166	169	100	100	35	60.5	89	11.5	1.6	4-16	4.5	5
		300	140						66.5	95	14.5	1.6	4-16	4.8	5.2
		600	165						66.5	95	14.5	6.4	4-16	5.9	5.9
3/4	20	150	117	169	193	100	125	43	70	98	13	1.6	4-16	5.2	6.1
		300	152						82.5	118	16	1.6	4-19	6.2	6.3
		600	190						82.5	118	16	6.4	4-19	7.4	7.5
1	25	150	127	193	230	125	160	51	79.5	108	14.5	1.6	4-16	8.2	8.4
		300	165						89	124	17.5	1.6	4-19	9.3	8.6
		600	216						89	124	17.5	6.4	4-19	10.4	10.2
1 1/4	32	150	140	230	246	160	160	63	89	118	16	1.6	4-16	11.5	14.3
		300	178						98.5	133	19.5	1.6	4-19	14	14.5
		600	229						98.5	133	21	6.4	4-19	16.2	16.7
1 1/2	40	150	165	246	283	160	180	73	98.5	127	17.5	1.6	4-16	12.5	15.4
		300	190						114.5	156	21	1.6	4-22.5	15.5	15.6
		600	241						114.5	156	22.5	6.4	4-22.5	17.5	17.4
2	50	150	178	263	330	180	200	92	120.5	152	19.5	1.6	4-19	20.3	22.7
		300	216						127	165	22.5	1.6	8-19	23.4	22.8
		600	292						127	165	25.5	6.4	8-19	28.3	28.7

Z41H鍛鋼法蘭閘閥主要尺寸及重量：（10、20、40K）

規格		壓力  K級	L	H（開）		W		A	B	C	T	f	N-ф	重量（㎏）
英制	公制			縮徑	全徑	縮徑	全徑							縮徑	全徑
1/2	15	10K	108	166	169	100	100	52	70	95	12	1	4-15	4.8	5
		20K	140						70	95	14		4-15	5.2	5.2
		40K	165					55	80	115	20		4-19	6.4	6.5
3/4	20	10K	117	169	193	100	125	58	75	100	14	1	4-15	5.4	5.5
		20K	152						75	100	16		4-15	6.5	6.6
		40K	190					60	85	120	20		4-19	7.8	8
1	25	10K	127	193	230	125	160	740	90	125	14	1	4-19	8.6	8.8
		20K	165						90	125	16		4-19	9.7	10.8
		40K	216					70	95	130	22		4-19	11.5	12.2
1 1/4	32	10K	140	230	246	160	160	80	100	135	16	2	4-19	13.2	14.3
		20K	178						100	135	18		4-19	14.5	14.5
		40K	229					80	105	140	24		4-19	17.8	13
1 1/2	40	10K	165	246	283	160	180	85	105	140	16	2	4-19	14.8	15.06
		20K	190						105	140	16		4-19	15.9	16.2
		40K	241					960	120	160	24		4-23	18.8	19
2	50	10K	178	263	330	180	200	100	120	155	16	2	4-19	21	22.7
		20K	216						120	155	18		8-19	25	26
		40K	292					105	130	165	26		8-19	29.5	30

注：該頁的閥門標準材質明細表同下頁。

900-1500Lb鍛鋼法蘭閘閥主要尺寸及重量

規格		S		L	T			W	H (開) ≈	重量（㎏）
英 制	公 制	JNSI	JIS		ANSI	ISO、BS	JIS			≈
					NPI牙型60	RC牙型55	PT牙型55
1/2	15	21.8	22.2	216	1/2			125	197	7.2
3/4	20	27.1	27.7	229	3/4			125	197	11.5
1	25	33.8	34.5	254	1			160	236	15.6
1 1/4	32	42.6	43.2	279	1 1/4			160	246	16.2
1 1/2	40	48.7	49.1	305	1 1/2			180	283	22.6
2	50	61.1	61.1	368	2			200	330	32.8

150-600Lb鍛鋼對焊閘閥標準材質

序 號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥 體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥 座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘 板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥 桿	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)
5	墊 片	304夾柔性石墨		316夾PTFE
6	閥 蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	閥蓋 螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圓柱銷	A276 420		A182F304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	WCB	A182 F11	A182 F304(L)	A182 F316(L)
12	螺 母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘 牌	SS
16	手 輪	HT200
17	潤滑墊片		A473 431
18	填料	柔性石墨+304絲		PTFE
適 用 介 質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適 用 溫 度		-29℃～425℃	-29℃～550℃	-29℃～200℃

注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定。　CS＝碳鋼;AS＝合金鋼;SS＝不銹鋼

內螺紋承插焊鍛鋼閘閥主要尺寸與重量

規 格	L1	D5	D6	L2	L3	T(RC)	W	H1(關)	H2(開)	重量（㎏）
15	92	22.5	40	10	13.2	1/2	100	149	166	2.2
20	111	28.5	49	11	14.4	3/4	125	171	190	4.32
25	120	34.5	58	12	16.3	1	160	195	219	5.9
32	120	43	65	14	19.1	1 1/4	160	212	246	6.9
40	140	49	78	15	19.1	1 1/2	180	240	283	11.1
50	176	61	82	16	23.4	2	200	276	329	15.2

鍛鋼抗硫閘閥主要零件材料和性能規范

零件名稱	材料	試驗項目	試驗壓力（MPa）
閥體、閥蓋	25Mn	公稱壓力	2.5	4	6.4	10	16
閥座	F318+STL.6	強度試驗	3.8	6	9.6	15	24
閥板	F318+STL.6	高壓密封試驗	2.75	4.4	7	11	17.6
閥桿	F318	低壓密封試驗	0.6
墊片	F304夾柔性石墨	使用溫度℃	-40～130℃
填料	碳素纖維+柔性石墨	適用介質	酸性天敢（H2S+CO2≤8）

鍛鋼抗硫閘閥法蘭連接主要尺寸

PN	2.5MPa						4MPa						6.4MPa						16MPa
DN	15	20	25	32	40	50	15	20	25	32	40	50	15	20	25	32	40	50	15	20	25	32	40	50
L4	130	150	160	180	200	230	130	150	160	180	200	230	170	190	210	230	260	300	170	190	210	230	260	300
D1	95	105	115	135	145	160	95	105	115	135	145	160	105	125	135	150	165	175	110	130	140	165	175	215
D2	65	75	85	100	110	125	65	75	85	100	110	125	75	90	100	110	125	135	75	90	100	115	125	165
D3	45	55	65	78	85	100	45	55	65	78	85	100	55	68	78	82	95	105	52	62	72	85	92	132
D4	17	22	27	34	42	51	17	22	27	34	42	51	17	17	27	34	42	51	17	22	27	34	42	51
b	16	16	16	18	18	20	16	16	16	18	18	20	18	20	22	24	24	26	24	26	28	30	32	36
f1	2	2	2	2	3	3	2	2	2	2	3	3	2	2	2	2	3	3	2	2	2	2	3	3
o	14	14	14	18	18	18	14	14	14	18	18	18	14	18	18	23	23	23	18	23	23	25	27	25
n	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	8
f2							4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
D7							40	51	58	66	76	88	40	51	58	66	76	88	40	51	58	66	76	88

 訂貨須知：
一、①鍛鋼閘閥產品名稱與型號
    ②鍛鋼閘閥口徑，壓力，材質，連接方式及介質和溫度。
    ③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定鍛鋼閘閥型號，請按鍛鋼閘閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
