Q347F長輸管線天然氣球閥
- 銷售熱線：0577-67952199
- 銷售熱線：0577-67358500
- 技術選型：0577-67952209
-
-
產品詳情
-
聯系我們
Q347F長輸管線天然氣球閥
|
產品型號：Q347F/N
|
公稱壓力：PN16-PN420
|
適用溫度：-29℃-425℃
|
適用介質：天然氣、液化氣、石油等
|
產品簡介
----------------------------------------------------------------------
三分體式長輸管線鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
長輸管線天然氣球閥產品執行標準
|
產品規范 Product specification |
設計與制造 Design manufacture |
結構長度 Structure length |
焊接連接 Welded connection |
法蘭尺寸 Flange size |
檢驗與實驗 Inspection experiment |
|
API 608 API 6D |
ANSI B16.10 API 6D |
ASME B16.25 | ANSI B16.5 |
API1598 API 6D |
長輸管線天然氣球閥主要零件材料
|
序號 NO. |
零件名稱 Parts name |
材料 Material | ||||
| WCB/A105+HCr（ENP） | WCB/304 | WCB/316 | CF8 | CF8M | ||
| 1 | 閥體 Body | A216 WCB | A216 WCB | A216 WCB | A351 CF8 | A351 CF8M |
| 2 | 螺柱 Bolt | A192 2H | A192 2H | A192 2H | A194 8 | A194 8M |
| 3 | 螺母 Nut | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
| 4 | O型圈 O-ring | Viton | Viton | Viton | Viton | Viton |
| 5 | 軸套 Bushing | Metal backed PTFE | Metal backed PTFE | |||
| 6 | 隔圈 Spacer | A182 F6a | A182 F304 | A182 F316 | A182 F304 | A182 F316 |
| 7 | 閥桿 Stem | A182 F6a | A182 F304 | A182 F316 | A182 F304 | A182 F316 |
| 8 | 鍵 Key | 碳鋼 Carbon steel | 不銹鋼Stainless steel | |||
| 9 | 鍵 Key | 碳鋼 Carbon steel | 不銹鋼Stainless steel | |||
| 10 | O型圈 O-ring | Viton | Viton | Viton | Viton | Viton |
| 11 | 墊片 Gasket | PTFE | PTFE | PTFE | PTFE | PTFE |
| 12 | 壓蓋 Gland | A105 | A105 | A105 | A182 F304 | A182 F316 |
| 13 | 螺釘 Screw | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
| 14 | O型圈 O-ring | Viton | Viton | Viton | Viton | Viton |
| 15 | 蝸輪 Worm gear | 碳鋼 Carbon steel | ||||
| 16 | 球體 Ball | A105+HCr（ENP） | A182 F304 | A182 F316 | A182 F304 | A182 F316 |
| 17 | 閥座 Seat | RPTFE | RPTFE | RPTFE | RPTFE | RPTFE |
| 18 | O型圈 O-ring | Viton | Viton | Viton | Viton | Viton |
| 19 | 閥座 Seat | A105 | A105 | A105 | A182 F304 | A182 F316 |
| 20 | 彈簧 Spring | SS304/Inconel 750 | SS304/Inconel 750 | SS316/Inconel 750 | SS304/Inconel 750 | SS316/Inconel 750 |
| 21 | 墊片 Gasket | PTFE | PTFE | PTFE | PTFE | PTFE |
| 22 | 螺柱 Bolt | A192 2H | A192 2H | A192 2H | A194 8 | A194 8M |
| 23 | 螺母 Nut | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
| 24 | 閥蓋 Cover | A216 WCB | A216 WCB | A216 WCB | A351 CF8 | A351 CF8M |
| 25 | 下軸 Lower shaft | A182 F6a | A182 F304 | A182 F316 | A182 F304 | A182 F316 |
| 26 | O型圈 O-ring | Viton | Viton | Viton | Viton | Viton |
| 27 | 調整墊 Adjustment mats | A182 F6a | A182 F304 | A182 F316 | A182 F304 | A182 F316 |
| 28 | 下端蓋 Lower end cap | A105 | A105 | A105 | A182 F304 | A182 F316 |
| 29 | 螺釘 Screw | A193 B7 | A193 B7 | A193 B7 | A193 B8 |
A193 B8M |
長輸管線球閥性能參數
|
公稱壓力 |
最高使用壓力 |
試驗壓力(MPa) |
壓力級 |
最高使用壓力 |
試驗壓力(MPa) |
||||
|
（MPa） |
殼體 |
高壓液壓封 |
低壓氣密封 |
(Mpa) |
殼體 |
高壓液壓封 |
低壓氣密封 |
||
|
1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
2.16 |
0.6 |
|
2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
5.62 |
||
|
4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 |
||
|
6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 |
||
|
10.0 |
10.0 |
15 |
11 |
CLASS1500 |
25.1 |
37.5 |
27.5 |
||
|
適用工況 |
適用介質 |
天然氣、液化氣、石油等介質 |
|||||||
|
適用溫度 |
-28℃～≤150℃ |
||||||||
|
驅動方式 |
蝸輪傳動、氣動、電動、氣液聯動等 |
||||||||

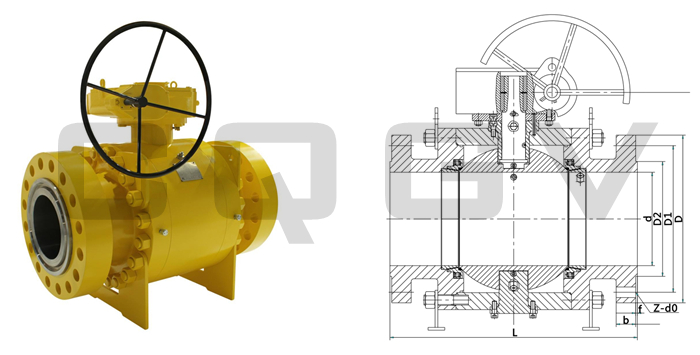

長輸管線球閥主要外形結構尺寸
|
磅級 Class |
規格 Size | 尺寸 Dimension | |||||||
| DN | NPS | L | D | D1 | D2 | b | f | Z-d0 | |
| 150LB | 50 | 2 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 |
| 65 | 2-1/2 | 190 | 178 | 139.7 | 105 | 18 | 1.6 | 4-19 | |
| 80 | 3 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | 4-19 | |
| 100 | 4 | 229 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | |
| 125 | 5 | 256 | 254 | 215.9 | 186 | 24 | 1.6 | 8-22 | |
| 150 | 6 | 394 | 279 | 241.5 | 261 | 26 | 1.6 | 8-22 | |
| 200 | 8 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | 8-22 | |
| 250 | 10 | 533 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | |
| 300 | 12 | 610 | 483 | 431.8 | 381 | 31.8 | 1.6 | 12-25 | |
| 350 | 14 | 686 | 533 | 476.2 | 412.8 | 35 | 1.6 | 12-28.5 | |
| 400 | 16 | 762 | 597 | 539.8 | 469.9 | 36.6 | 1.6 | 16-28.5 | |
| 450 | 18 | 864 | 635 | 577 | 533.4 | 39.7 | 1.6 | 16-31.8 | |
| 500 | 20 | 914 | 589 | 635 | 584.2 | 42.9 | 1.6 | 20-31.8 | |
| 600 | 24 | 1067 | 813 | 749.3 | 692.2 | 47.7 | 1.6 | 20-35 | |
| 700 | 28 | 1245 | 837 | 795.5 | 762 | 43 | 1.6 | 40-22 | |
| 800 | 32 | 1372 | 887 | 900 | 864 | 44 | 1.6 | 48-22 | |
| 900 | 36 | 1524 | 1057 | 1009.5 | 972 | 51 | 1.6 | 44-26 | |
| 300LB | 50 | 2 | 216 | 165 | 127 | 92 | 22 | 1.6 | 8-19 |
| 65 | 2-1/2 | 241 | 190 | 149 | 105 | 25 | 1.6 | 8-22 | |
| 80 | 3 | 283 | 210 | 168 | 170 | 29 | 1.6 | 8-22 | |
| 100 | 4 | 305 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | |
| 125 | 5 | 381 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | |
| 150 | 6 | 403 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | |
| 200 | 8 | 502 | 381 | 330 | 270 | 41 | 1.6 | 12-25 | |
| 250 | 10 | 568 | 444 | 387.4 | 324 | 47.6 | 1.6 | 16-28.5 | |
| 300 | 12 | 648 | 521 | 450.8 | 381 | 50.8 | 1.6 | 16-31.8 | |
| 350 | 14 | 762 | 584 | 514.4 | 412.8 | 53.8 | 1.6 | 20-31.6 | |
| 400 | 16 | 838 | 648 | 571.5 | 469.9 | 57.2 | 1.6 | 20-35 | |
| 450 | 18 | 814 | 713 | 628.6 | 533.4 | 60.5 | 1.6 | 24-35 | |
| 500 | 20 | 991 | 775 | 685.8 | 584.2 | 63.5 | 1.6 | 24-35 | |
| 600 | 24 | 1143 | 914 | 812.8 | 692.2 | 69.9 | 1.6 | 24-41.1 | |
| 700 | 28 | 1346 | 921 | 857 | 787 | 87 | 1.6 | 36-35.5 | |
| 800 | 32 | 1527 | 1054 | 978 | 902 | 102 | 1.6 | 32-42 | |
| 900 | 36 | 1727 | 1172 | 1089 | 1010 | 102 | 1.6 | 32-45 | |
| 600LB | 50 | 2 | 292 | 165 | 127 | 92 | 25.4 | 6.4 | 8-19 |
| 65 | 2-1/2 | 330 | 190 | 149 | 105 | 29 | 6.4 | 8-22 | |
| 80 | 3 | 356 | 210 | 168 | 127 | 32 | 6.4 | 8-22 | |
| 100 | 4 | 432 | 273 | 216 | 157.2 | 38.5 | 6.4 | 8-25 | |
| 125 | 5 | 508 | 330 | 266.7 | 185.7 | 44.5 | 6.4 | 8-28.5 | |
| 150 | 6 | 559 | 356 | 292.1 | 215.9 | 47.8 | 6.4 | 12-28.5 | |
| 200 | 8 | 660 | 419 | 349.2 | 269.5 | 55.6 | 6.4 | 12-31.8 | |
| 250 | 10 | 787 | 508 | 431.8 | 323.8 | 63.5 | 6.4 | 16-35 | |
| 300 | 12 | 838 | 559 | 489 | 381 | 66.5 | 6.4 | 20-35 | |
| 350 | 14 | 889 | 603 | 527 | 412.8 | 69.9 | 6.4 | 20-38.1 | |
| 400 | 16 | 991 | 686 | 603.2 | 469.9 | 76.2 | 6.4 | 20-41.1 | |
| 450 | 18 | 1092 | 743 | 654 | 533.4 | 82.6 | 6.4 | 20-44.5 | |
| 500 | 20 | 1194 | 813 | 723.9 | 584.2 | 88.9 | 6.4 | 24-44.5 | |
| 600 | 24 | 1397 | 940 | 838.2 | 692.2 | 101.6 | 6.4 | 24-50.8 | |
訂貨須知：
一、① 長輸管線天然氣球閥產品名稱與型號
②長輸管線天然氣球閥口徑，壓力，材質，連接方式及介質和溫度。
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定長輸管線天然氣球閥型號，請按長輸管線天然氣球閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
